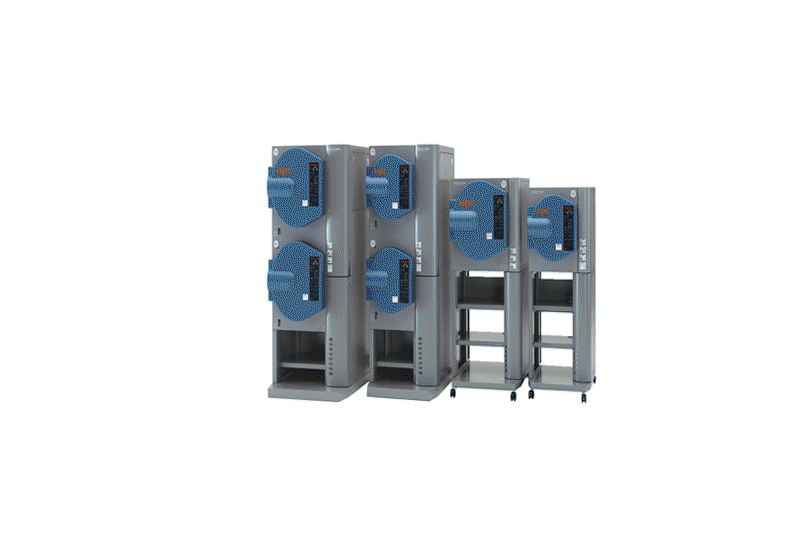

高压加速老化试验箱
型号：HAST/EHS系列
品牌：ESPEC
精湛技术与完美工艺的结晶
适用标准：GB/T2423.40 / IEC60068-2-66、JESD22-A102-D、JESD22-A110-D、JESD22-A118-A
产品概述

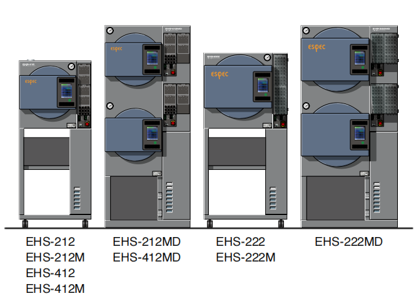

1.产品型号：
EHS-212 | EHS-222 | EHS-412 |
EHS-212M | EHS-222M | EHS-412M |
EHS-212MD | EHS-222MD | EHS-412MD |
2.型号标识及含义：
3.电压电源：
电源 | AC200V 1Ø 50Hz/60Hz | AC220V 1Ø 50Hz/60Hz | AC230V 1Ø 50Hz/CE 规格 |
电源电压波动 | 180V～220V(±10%) | 198V～242V(±10%) | 207V～253V(±10%) |
4.方式：一箱型、不饱和/润湿饱和/干湿球温度控制方式
5.压力容器各类：小型压力容器
6.性能：
① 温度箱按JIS C60068-3-5:2006、JTM K07:2007标准；湿度箱按JIS C60068-3-6:2008、JTMK09:2009 标准，为环境温度+23˚C、相对湿度 65±20%、额定电压、无试样时的性能。
② 可实施以下标准的试验：IEC 60068-2-66、IEC 60749-4、IEC 62506、JESD22- A102E、JESD22-A110E、JESD22-A118B，JEITA ED-4701/100A (方法 103A)、AEC-Q100-Rev-H
7.一箱型、不饱和/润湿饱和/干湿球温度控制方式：
产品参数
| 型 号 | EHS-212(M/MD) | EHS-222(M/MD) | EHS-412(M/MD) | ||||
| 不饱和控制 | |||||||
| 温度范围 | +105.0～+142.9℃ | +105.0～+162.2℃ | |||||
| 湿度范围 | 75～100%RH | ||||||
| 压力范围： | 0.020～0.196MPa(Gauge) | 0.020～0.392MPa(Gauge) | |||||
| 温度波动 | ±0.3℃ | ||||||
| 温度梯度 | 3.0℃ | ||||||
| 空间温度偏差 | 3.0℃ | ||||||
| 湿度波动 | ±2.5%rh | ||||||
| 加热&加压速度 | 0 → 0.196 MPa(Gauge) | 0 → 0.392 MPa(Gauge) | |||||
| 约30分钟 | 约60分钟 | 约45分钟 | |||||
| 润湿饱和控制 | |||||||
| 温度控制范围 | +105.0～+132.9℃ | +105.0～+151.1℃ | |||||
| 压力范围 | 0.020 ～ 0.196 MPa(Gauge) | 0.020 ～ 0.392MPa(Gauge) | |||||
| 温度波动 | ±0.3℃ | ||||||
| 温度梯度 | 3.0℃ | ||||||
| 空间温度偏差 | 3.0℃ | ||||||
| 加热&加压速度 | 0 → 0.196 MPa(Gauge) | 0 → 0.392 MPa(Gauge) | |||||
| 约45分钟 | 约75分钟 | 约60分钟 | |||||
| 干湿球温度控制（仅限M、MD型） | |||||||
| 升温时 | 温度控制范围 | ＋105.6 ～＋142.9 ℃ | ＋105.6 ～＋162.2 ℃ | ||||
| 湿度控制范围 | 75～ 95 %rh | ||||||
| 加热&加压速度 | 0 → 0.196 MPa(Gauge) | 0 → 0.392 MPa(Gauge) | |||||
| 约60分钟 | 约90分钟 | 约75分钟 | |||||
| 试验时 | 温度控制范围 | ＋105.6 ～＋142.9 ℃ | ＋105.6 ～＋162.2 ℃ | ||||
| 湿度控制范围 | 75～98 %rh | ||||||
| 压力范围 | 0.020 ～ 0.196 MPa(Gauge) | 0.020～ 0.392 MPa(Gauge) | |||||
| 温度波动 | ±0.3℃ | ||||||
| 温度梯度 | 3.0℃ | ||||||
| 空间温度偏差 | 3.0℃ | ||||||
| 湿度波动 | ±2.5%rh | ||||||
| 降温时 | 温度控制范围 | ＋50.0～＋95.0 ℃ | |||||
| 温度下降速度 | ＋142.9 ℃ 75 %rh ~＋85.0 ℃ 85 %rh | ＋162.2 ℃ 75 %rh ~ ＋85.0 ℃ 85 %rh | |||||
| 约120分钟 | 约120分钟 | ||||||
| 保存时 | 温度控制范围 | ＋50.0～＋95.0 ℃ | |||||
| 湿度控制范围 | 75～95 %rh | ||||||
| 湿球纱布 | 可连续使用约 200 小时 (无试样状态 ＋162.2℃ 75%rh) | ||||||
| 尺寸型号 | |||||||
| 内容积 | 21L*2 | 51L*2 | 21L*2 | ||||
| 内尺寸mm | φ294 x D318（296） | φ394 x D426 (404) | φ294 x D318（296） | ||||
| 压力容器内尺寸(mm) | φ350 x D428 | φ450 x D554 | φ350 x D428 | ||||
| 外尺（W×H×Dmm） | 760*1796*1000 | 860*1796*1000 | 760*1796*1000 | ||||
| 重量kg | 350 | 390 | 350 | ||||
产品构造
| 构造 | 落地式（带架台）、压力容器横置、前面门 |
| 压力容器材质 | 不锈钢 SUS-316L |
| 门材质 | 不锈钢 SUS-316L |
| 外壳材质 | 冷轧板 （SPC.Class 1）、密胺烤漆处理、 FRP 树脂 |
| 涂装颜色 | 本体・架台： 中灰色 门 ： 灰紫色 计装、端子面板 ：深灰色 |
| 隔热材 | 玻璃棉 |
| 压力容器 | 温度传感器 (Ｔ型热电偶、箱内温度・加湿水温度・湿球温度(M/MD 型)、加热器、试样信号端子、循环风机、循环风机马达、温度过升防止检测端子、空烧防止检测端子 |
| 门 | 门把手、门锁： 自动锁紧方式 （辐射棒式）、计装、计装电源开关 |
| 压力计 | 大气压-真空两用压力计 布尔登管方式：EHS-212(M、MD)、EHS-222(M、MD) : -0.1～ 0.4 MPa(Gauge) EHS-412(M、MD) : -0.1 ～ 1.0 MPa(Gauge) |
| 试验室 | 试验室用试样搁板・搁条 2 层（每箱） |
| 控制盘 | 温度过升防止器、试样电源控制端子、外部报警端子、试样信号端子、断路器（主电源开关）、Ethernet 接口（LAN 接口） |
| 供水方式 | 自动供水方式（仅在开始启动时供水）1 次供水量： 约 1Ｌ（EHS-212(M、MD)、EHS-412(M、MD)）、 约 1.5L （EHS-222(M、MD)） |
| 供水水箱 | 容量 10L、 20L (2 层 型) |
| 加湿水用加热器 | 1 层型 : 1500W、2 层型 : 1500W x 2 |
| 试验室用加热器 | EHS-212(M)、EHS-412(M) : 500W、EHS-212MD、EHS-412MD : 500W x 2、EHS-222(M) : 800W、EHS-222MD : 800W x 2 |
| 试样信号端子用加热器 | 62W、62W x 2 (2 层型) |
| 其他 | 排气阀、供气阀、排水过滤器、排水阀、空气导入泵、供水泵、供水阀、安全阀 |
产品特色
采用干湿球传感器直接测量
控制模式分为干湿球、不饱和、湿润饱和等3种模式。双层圆筒结构，多重保护功能
内胆采用圆弧设计防止结露滴水，符合国家安全容器规范。各种超压超温、干烧漏电及误操作等多重人机保护。缓降压处理，可选排气排水模式
防止试验结束后样件受到急剧压力、温度或水分蒸发的环境影响。全自动补水功能，前置式水位确认
试验开始时系统自动一次加足试验所需用水，水箱剩余水量可从正面简单确认。
