北京万龙精益导控技术有限公司坐落于北京市昌平区北京共性技术平台，是一家以超声波技术为核心的高新技术企业，荣获北京市“专精特新”企业认定。公司集研发、生产、销售于一体，致力于成为高端智能无损检测系统解决方案的领先提供商。拥有多项自主知识产权，专注于为新能源电池领域提供先进的无损表征与原位检测解决方案，持续推动产业技术升级与高质量发展。

公司长期与中科院物理所、清华大学欧阳明高院士工作站、国创中心等顶尖科研机构，以及行业领军企业和第三方检测机构保持深度合作，在电池超声表征技术领域取得了一系列创新成果。目前，相关技术与产品已成功应用于宁德时代、比亚迪等行业头部企业，并获赛科检测等第三方权威机构采用，赢得了市场的广泛认可。

***检测能力***

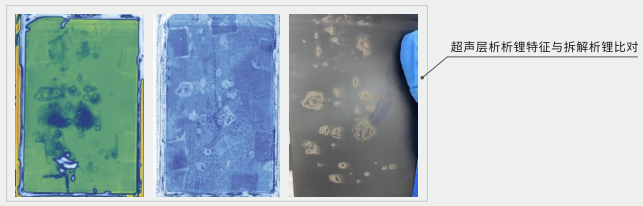

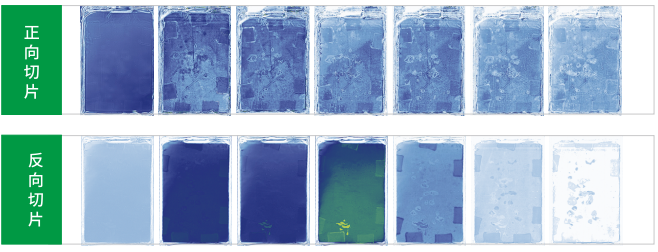

1.层析功能

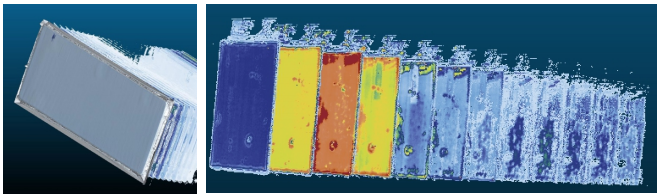

2.三维重建

3.特征面积提取/统计

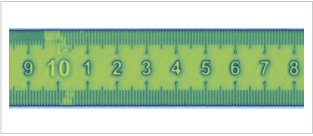

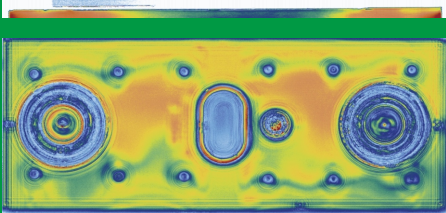

4.高精度检测图像

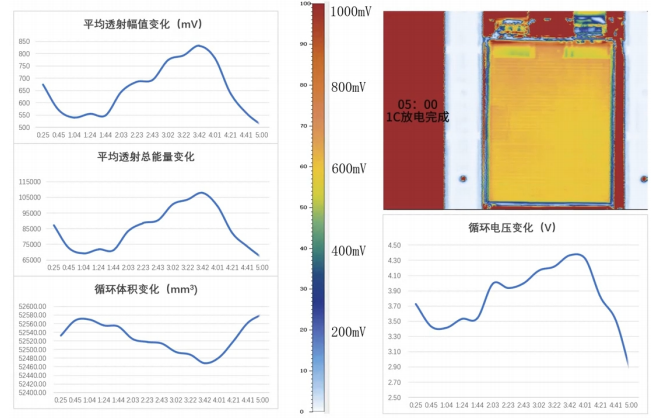

5.多维度动态循环检测

RESEARCH RESULIT

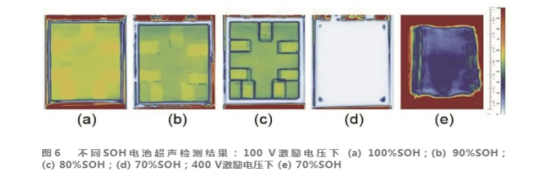

1.混合固液锂离子电池的热失控行为研究[J].储能科学与技术，2024,13(1):48-56.靳欣，张建茹，王其钰，张锐，王碧童，张中洋，俞海龙，禹习谦，李泓采用超声检测设备对不同循环周期的样品进行电解液含量情况测定。将不同容量保持率的电池样品通过Feli1200型号超声扫描系统进行透射模式扫描测试。经过超声检测分析，结合不同SOH电池的热失控行为参数，表明该体系电池在循环使用过程中电解液不断减少，而安全性方面(参考热失控起始温度和最高升温速率等参数)则是呈现逐步衰减后提高的情况。因此推测在循环后期(即70%SOH前后)，大部分电解液转化成固态电解质，导致热失控起始温度升高和最高升温速率下降，即安全性有所改善。

2.北航王华团队，通过超声成像技术分析结果进一步证实了3C快充的安时级钠离子软包电池的安全性及稳定循环。

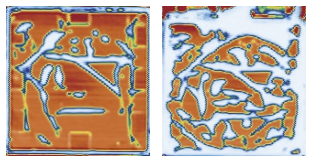

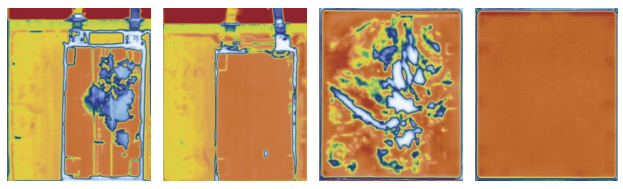

      利用超声成像技术监控并直观展现软包电池内部的气体演变动态。值得注意的是，在使用了改性电解液的软包电池内部，未观测到任何白色区域的存在，这一观察结果与含有普通商用电解液的电池截然不同，后者内部显现出了显著的白色区域，这证明了在充放电循环期间未有明显的气体生成现象，证明了软包电池的安全、稳定循环。

3.Boosting Charge Carrier Transport by Layer-Stacked MnxV206/V2CHeterostructures for Wide-Temperature Zinc-lon Batteries (多层堆叠MnxV206/V2C异质结构促进宽温锌离子电池载流子输运)(ADVANCEDFUNCTIONALMATERIALS)

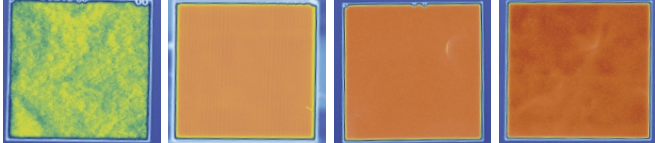

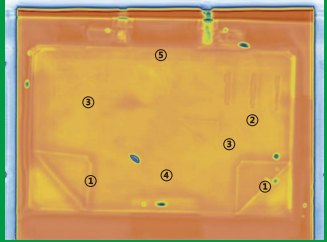

  Feng Zhang, Yongchao Kang,Xiaoru Zhao, Houzhen Li, Huitong Dong, Wangran Wei,Yuanhua Sang, Hong Liu,Shuhua Wang 山东大学王书华教授&刘宏教授团队，通过向MVO+VC异质结构正极软包电池以及作为对比的纯MVO正极软包电池进行超声成像，可以直观、无损地可视化电池内部电解液的浸润均匀性、分布状态以及可能产生的缺陷(如干区或气穴)，这是评估电池制造。工艺一致性和预测其长期循环性能的关键指标。

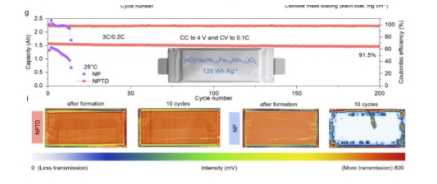

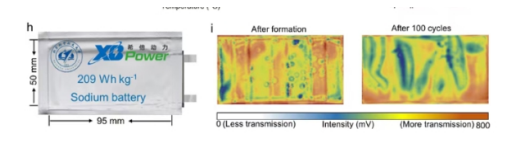

4.Sole-solvent high-entropy electrolyte realizes wide-temperature andhigh-voltage practical anode-free sodium pouch cells(单溶剂高熵电解液实现宽温高压无负极软包钠电池)((Advanced Materials)

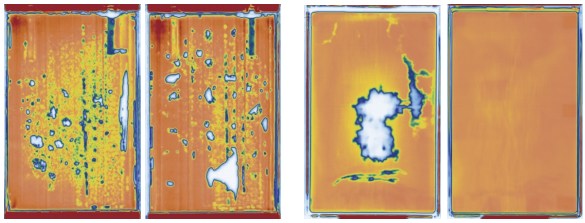

       Yanmei Li, Jiawei Wang, Yingyu Wang, Sicong Wang, Liqiang Wu, BinZhou, Daojun Yang, Lijiang, Lian Kan, Qiaonan Zhu, Mirtemir Kurbanov, Hua Wang采用了万龙精益导控超声波成像技术，在无负极钠软包电池化成和长期循环后，对其内部电解液浸润和电解液分解产气情况进行无损探测。从超声成像结果可知，单溶剂高熵电解液在很大程度上抑制了气体生成，也说明了同时实现高能量密度和高安全性的可行性。

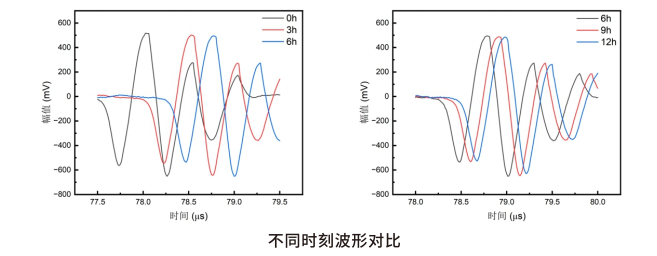

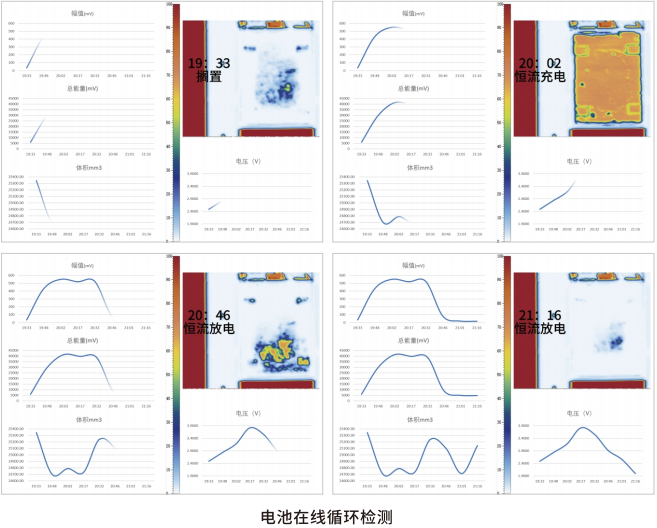

5.Effect of preload forces on multidimensional signal dynamicbehaviours for battery early safety warning(电池热失控内应力信号演变规律与早期预警技术);JournalofenergychemistryKuijie Li, Jiahua Li, Xinlei Gao, Yao Lu, Depeng Wang, Weixin Zhang, Weixiong Wu, Xuebing Han, Yuancheng Cao, Languang Lu, Jinyu Wen, Shijie Cheng, Minggao Ouyang 提出了一种基于膨胀力的主动安全预警方法，成功地在电池热失控之前约375秒实现早期安全预警，并通过模块验证有效防止热蔓延。下图是分阶段超声扫查以探究膨胀力来源，分析认为主要是:电池受热后不断膨胀，电解质蒸发和气体产生的副反应是导致膨胀力增加的主要原因。

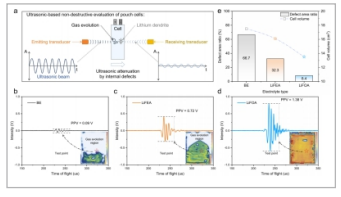

6.Molecular Engineering of Self-Folded Lithium Salts toward High-Energy and High-Power Lithium Metal Pouch Cells (自折叠功盐助力电池高能量密度与高功率密度并举)(JACS)

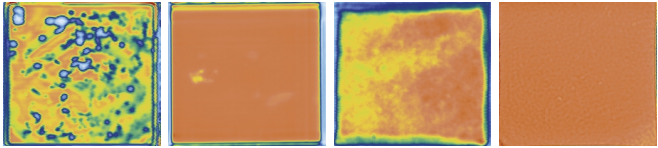

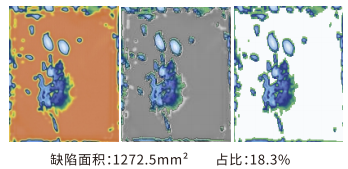

      YuOu, YingchunXia, DaZhu, ChangjianLi, PanZhou, WenhuiHou, YangLu,ShuaishuaiYan, XuanSong, HangyuZhou, ZhiLiu, XiaoMa, YuhaoWu,XuwenPeng, KezhuoLi, LaiWei, HaoLiu,, HongXu,, andKaiLiu* 清华大学化工系刘凯团队，使用超声无损检测手段，对不同电解液体系下锂金属软包电池在高压、大倍率、低N/P与低E/C等苛刻条件下的产气行为和内部缺陷进行原位评估。并通过超声成像将其转化为电芯内部气体积聚/缺陷区域的空间分布，从而实现对鼓包和内部非均一性的定量表征。结合体积膨胀数据，进一步计算不同电解液对应的缺陷面积比例，证实分子工程设计的LiFOA电解液能够显著减小产气并提升电芯内部结构均一性;该方法无需拆解电芯，即可对电池健康状态进行快速、非破坏性的筛查。

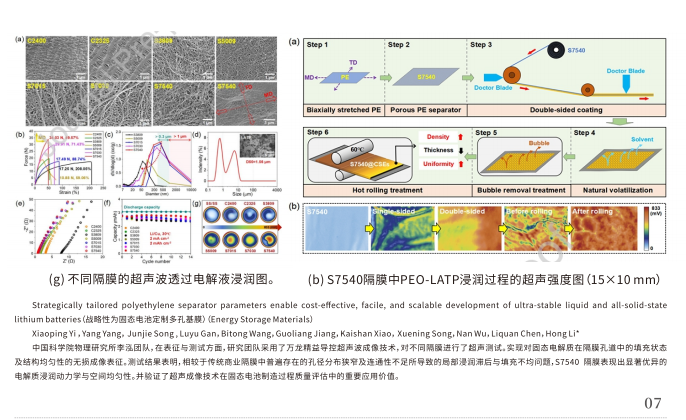

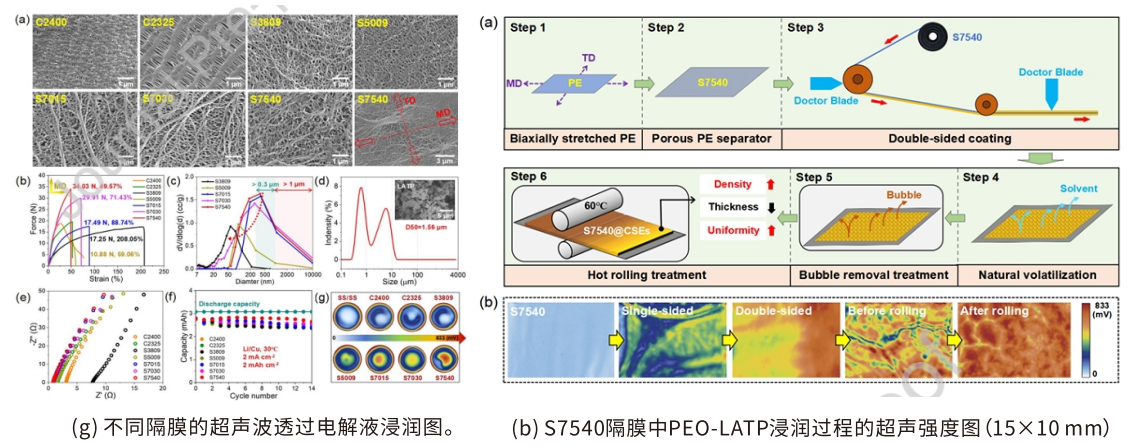

7.Strategically tailored polyethylene separator parameters enable cost efective, facile, and scalable development of ultra stable liquid and al-solid-statelithium batteries(战略性为固态电池定制多孔基膜)(Energy Storage Materials)

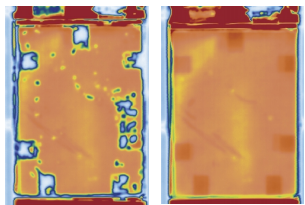

      XiaopingYi,Yang Yang, Junjie Song, Luyu Gan, Bitong Wang, Guoliang Jiang,Kaishan Xiao, Xuening Song, Nan Wu, Liquan Chen, HongLi 中国科学院物理研究所李泓团队，在表征与测试方面，研究团队采用了万龙精益导控超声波成像技术，对不同隔膜进行了超声测试。实现对固态电解质在隔膜孔道中的填充状态及结构均匀性的无损成像表征。测试结果表明，相较于传统商业隔膜中普遍存在的孔径分布狭窄及连通性不足所导致的局部漫润滞后与填充不均问题，S7540 隔膜表现出显著优异的电解质浸润动力学与空间均匀性。并验证了超声成像技术在固态电池制造过程质量评估中的重要应用价值。
