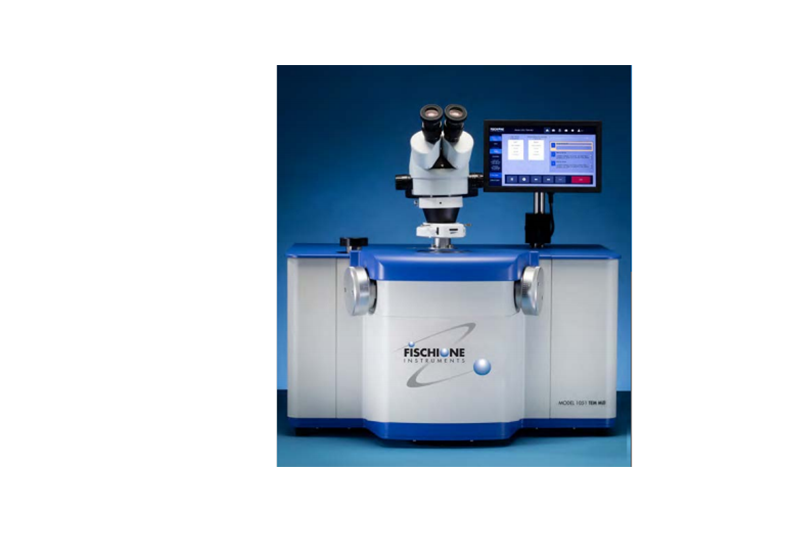

TEM Mill精密离子减薄仪
型号:1051
品牌:FISCHIONE
可靠、高性能的样品制备能力

TEM Mill 作为采用尖端技术制造的精密离子研 磨及抛光系统,提供可靠、高性能的样品制备 能力,能够为透射电镜制备满足电子束穿透的 大面积薄区样品,同时具备紧凑、精确以及高 稳定性的优点。

技术简介

离子减薄技术通常采用惰性气体 氩,通过将氩气离子化后,在电场 加速作用下轰击到样品表面,利用 动量转移的方式进行可控速率条件 下,物理溅射轰击的方式对样品进 行减薄,最终实现样品能够达到透 射电镜所需的电子束穿透厚度。

产品特点
  • 两支独立可调电磁聚焦离子枪
  • 同时具备高能量(快速抛光)和低能量(精细修复)

  • 超宽加速电压范围:100eV到10kV,不同加速电压下,离子束束斑均保持最细最优束斑状态

  • 每支离子枪均配备对应法拉第杯进行离子束直接探测

  • 采用可调节10英寸触屏控制系统,人机界面友好,操作简洁

  • 自动独立气源控制

  • 减薄角度范围:-15°到 +10°连续可调

  • 样品载台X-Y可调,可根据需要调整样品减薄位置

  • 具备原位实时观察及记录减薄过程功能

  • 样品可360°连续旋转或摇摆,离子束自动避让样 品夹

  • 可通过时间、温度以及透光性自动停止

  • 可选液氮冷台配置,去除热效应对样品的损伤

  • 可选真空或惰性气体转移装置,隔绝样品与水氧接触

探头规格
Model 1051 TEM Mill 技术规格

离子源

两支TrueFocus电磁聚焦离子源

可变能量范围100 eV到10 keV ,最大束流

密度可达10 mA/cm2

减薄角度 −15° 到 +10˚连续可调

可选择单枪或双枪工作模式

两支离子枪能量可独立调节

可选手动或自动马达离子枪

离子束角度、束斑大小均可调节

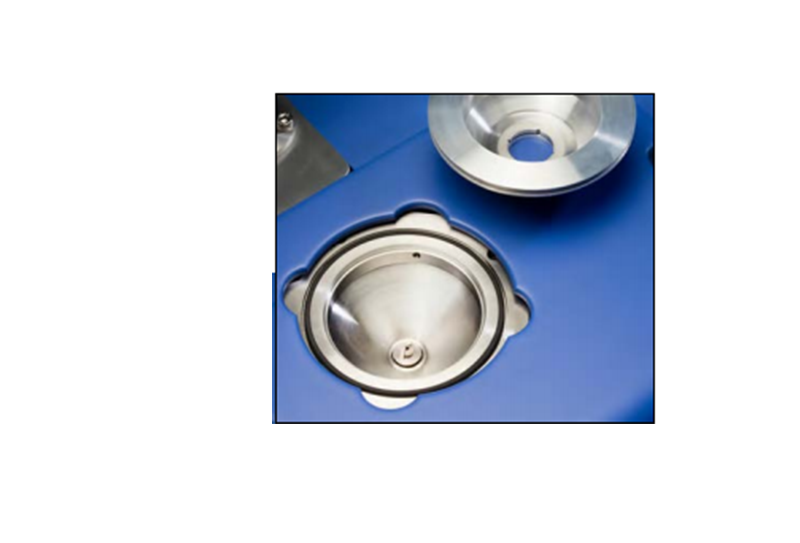

样品夹

绝佳的装样设计及导热性能

独特装载设计,能够满足至零度单面/双面 减薄均无阴影

可选带X-Y调节装样样品夹

样品台

样品尺寸: 3 mm 直径 x 250 µm厚度

360˚ 旋转且转速可调,同时样品台可摇摆

磁编码器提供绝对定位精度

液氮冷台

可选液氮冷台设计,冷却时间分为3-5小时 和18小时以上两种

-170℃~室温,具备自动程序化控温设计

自动终止 可根据时间、温度或透光性自动终止减薄
真空系统

80L/s分子泵加多级无油隔膜泵

配有宽量程真空规

真空转移可选真空转移或惰性气体保护下转移升级
气源

99.999%高纯氩气,使用压力 15 psi

配备精确气体质量流量计

人机界面

10英寸触屏设计,可实现配方编程控制

可选远程灯光指示器

电源220/240 VAC, 50/60 Hz, 720 W
尺寸/重量68cm(W)X55cm(H)X 54cm(D),73kg
