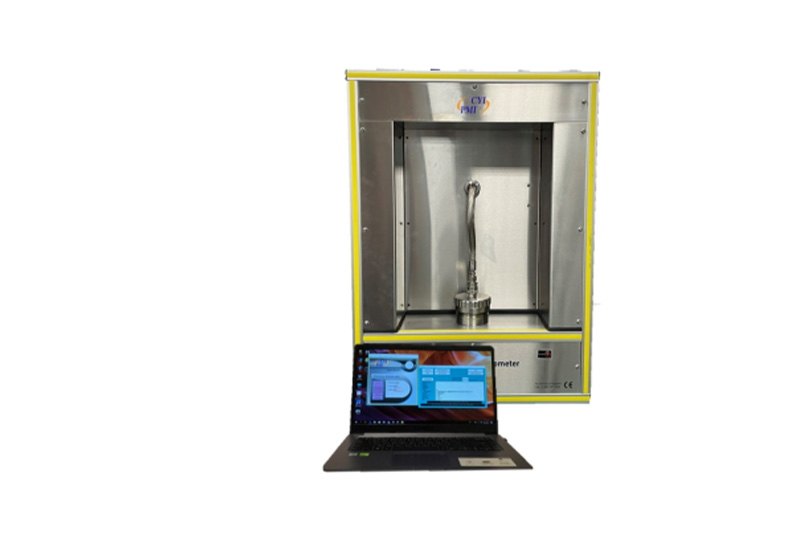

多孔材料孔径测定仪
型号:iCFP-1500AE
品牌:CYI PMI
专业孔洞分析 :简易测量、操作简单

适用于检测分析多孔性材料的孔结构如薄膜、纸张、不织布、过滤芯、纳米纤维(电纺纤维)、中空纤维、PTFE膜…等等材料的微孔特性,如通孔孔道中狭窄的孔径(包含大的孔径、泡点、孔径分布)、液体渗透率、气体渗透率和孔道外表面积。

产品特点
  • 多孔材料通孔孔径测定仪能精确测量出多孔性 材料重要的微孔特性,如通孔中路径之狭窄的 孔径、最大的孔径、孔径分布、气体渗透率… 等等。

  • 具有优点:如可在室温和低压条件下工作,测试 时间非常短,只需要极少的操作人员,对环境 无害。

  • 采大型样品槽设计,具多中样品型态可使用,容易置放测试。

测试原理

★采用毛细流动法:ASTM F316-03, F778, D6767-02、BS 3321-1986, 6410★


  测试步骤:

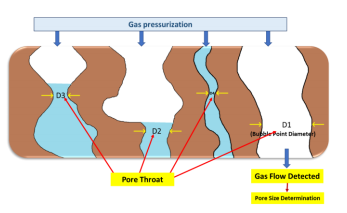

  • 将样品用液体完全将孔道润湿填满, 藉由毛细现象使得孔内形成正压。


  • 将样品放入槽中密闭,再用气体压 力加压将液体由毛细孔道内挤出。

  • 计算在单一孔道中之液体完全由毛 细孔道内挤出时所施压力与孔道直径为相对关系,依照Washburm 计算程序

         P = 4· · cos/D

   (P: 压力 : 液体表面张力 cos : 接触角 D: 孔喉直径)

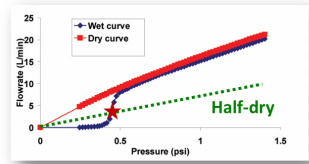

  • 经由持续增加压力时会陆续将液体从不同 孔径之孔道中挤出,且会侦测气体穿透流量, 最后依压力与流量的关系来计算孔径大小及孔径分布。


技术参数
  • 型號: iCFP-1500AE

  • 测试压力范围: 0〜500 PSI

  • 孔径测试范围: 500微米〜 0.013微米

  • 样品测试尺寸: 直径60mm及厚度10mm以内之样品,小型样品测试时只需使用辅助夹具 即可测试,无须更换样品槽。

  • 中空纤维及管式样品:直径在20mm以内之样品,具有内压法及外压法测试方式可选择。

  • 样品形状: 片状、块状、纤维状、柱状、管状…

  • 样品测试种类:薄膜、纸张、过滤芯、无纺布、纳米纤维、中空纤维、PTFE膜、陶瓷 管…等等 • 加压气体:干净、干燥及非腐蚀性气体(N2、AIR…)。

  • 压力测量及调节控制系统: 具有全自动控制高低压力系统切换功能

  • 压力传感器:0〜500psi 一组分辨率: 1/60000 ; 精确度:读值的0.15%

  • 压力调节控制: 0~500psi

          a.泡点侦测阶段之压力控制: 加压精度达0.001psi

          b.干湿曲线测试阶段之压力控制: 采用两段式精密电子调控调节器, 可做多变化性方式之微量增压控制或快速加压控制,干湿曲线测试阶段加压精度达0.01 psi。

  • 流量测量及调节控制系统: 具有全自动控制、高低流量系统全自动切换功能

  • 质量流量计:(1) 0〜100 cc/min (2) 0〜10 L/min (3) 0〜200 L/min 各一组

          分辨率:1/60000 of full scale ;

          精确度:± 1% of Full Scale

  • 流量调节控制模块:

           a.型式:全自动控制-高压型流量控制阀

           b.最大流量控制:200L/min

           c.自动测试时低流量系统转换高流量系统时采自动感测自动切换,须能在软件上设定流量 控制阀件之开启速率以便能与压力增加速率之关系搭配,使测试分析能在最佳稳定状 态。此功能为适用于不同材料及高流量孔径分布之孔洞结构特性探讨。

  • 样品槽: Ø 99mm X 60mm,不锈钢材质,手动样品槽设计且须固定于机台上

           a.平板膜:须能直接放置直径60mm、厚度10mm之不同尺寸 样品,使用随机配套的辅助夹 具,无须更换样品槽即可直接来进行孔径测试及渗透率测试。

           b.中空纤维:须能直接放置直径20mm、长度50mm以内之尺寸 样品, 可用内压法及外压法 进行分析测试。
