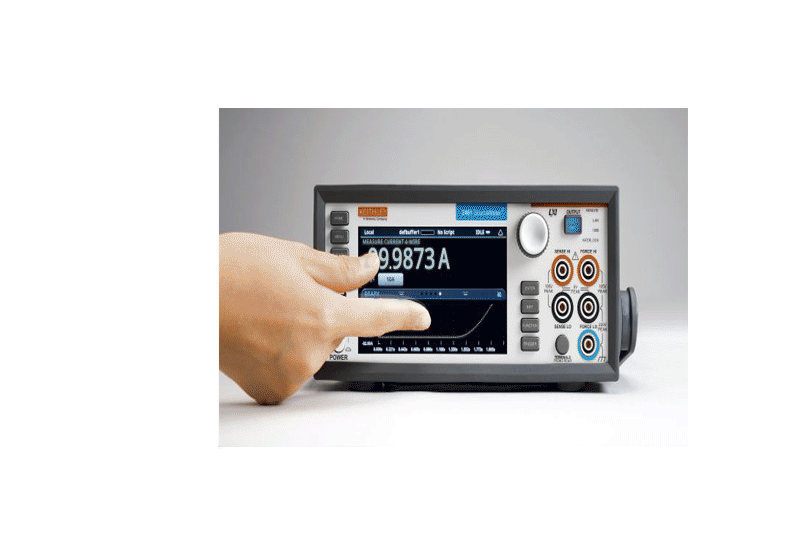

吉时利数字源表系列专用于要求紧密结合源和测量 的测试应用。全部数字源表型号都提供精密电压源和电 流源以及测量功能。每款数字源表既是高度稳定的直流电源也是真仪器级的6位半万用表。此电源的特性包括 低噪声、精密和回读。此万用表的功能包括可重复性高和低噪声。最终形成了紧凑、单通道、直流参数测试仪。 在工作时,这些仪器能用作电压源、电流源、电压表、电流表和欧姆表。通信、半导体、计算机、汽车和医疗行业的组件和模块制造商会发现吉时利数字源表是适于特性分析和生产测试等广泛应用的重要源表。
集5台仪器的功能于一体(IV源、IVR 测量)
6种模式:20W~100W直流、1000W脉冲、1100V至1μV、10A至10pA
源和阱(4象限)工作
0.012%基础测量精度(6位半分辨率)
2线、4线和6线远程电压源和测量感测
1700读数/秒(4位半分辨率),通过GPIB
通过/失效比较器用于快速排序/分选
提供高速感测线接触检查功能
可编程DIO端口用于自动化/处理程序/探针控制
标准SCPI GPIB、RS232和吉时利触发链路接口
吉时利LabTracer 2.0版I-V曲线跟踪应用软件(下载)
紧凑集成仪器的优点
通过在单台装置中连接源和测量电路,这些仪器能 提供多种优于单独的源和测量仪器构建的系统。
集5种仪器功能于一体(IV源、IVR测量)
源测量仪器的精密耦合特点相对分立仪器具有许多优点。它具有更短的测试时间。它还保护被测设备在偶尔过载、热失控等情况下不被损坏。电流源和电压源都可设置回读使器件测量完整性最大化。
I-V特性分析
所有数字源表均提供4象限工作。工作在第1和第3象限时,作为电源向负载输出 功率。工作在第2和第4象限时,作为阱(负载)吸收能量。在源或阱工作期间都能测 量电压、电流和电阻。
自动化以提高速度
吉时利数字源表提高了生产测试的效率。它能在提供电压源或电流源的同时进行测量,无需更改连接。为了提供生产应用所需的吞吐率要求, 数字源表具有许多内建功能因而能运行复杂的测试序列,无需速度较低的计算机控制或GPIB通信。
标准扫描和定制扫描
扫描方案采用自动化钩子(hook)极大加快 了测试。
内建测试定序仪(源存储器列表)
源存储器列表提供了更快捷、更方便的测试,您能设置和执行多达100种不同的测试并 能实现无PC干预的运行。
数字I/O接口
数字I/O接口能将数字源表连接至许多流行的组件处理程序,包括Aetrium、Aeco和Robotronics。
触发链路接口
全部数字源表都包含吉时利专有的触发链路接口,能与许多吉 时利许多其它仪器建立高速、无缝的通信。
可选接触检查功能
在自动测试序列开始之前,接触检查功能可以快捷、容易地验 证是否连接良好。这消除了由于接触疲劳、破损、玷污、松动或连接 中断、继电器故障等产生的测量误差和不真实的产品缺陷。
独有的6线电阻测量方法
数字源表能进行标准4线、分裂Kelvin以及6线、带防护的电阻测 量并且能配置为恒流或恒压方法。
型号 | 量程 | 设置分辨率 | 电源 1 | 缺省测量分辨率 | 测量 2, 3, 4 准确度 (1 年)23°C ±5°C±(% rdg. + 电压) | 输出转换速率 (±30%) | 源/阱极限 |
2400 2401 | 200.000 mV | 5 µV | 0.02% + 600 µV | 1 µV | 0.012% + 300 µV | ±21 V @ ±1.05 A ±210 V @ ±105 mA* | |
2.00000 V | 50 µV | 0.02% + 600 µV | 10 µV | 0.012% + 300 µV | |||
20.0000 V | 500 µV | 0.02% + 2.4 mV | 100 µV | 0.015% + 1.5 mV | 0.08 V/µs | ||
200.000 V* | 5 mV | 0.02% + 24 mV | 1 mV | 0.015% + 10 mV | 0.5 V/µs | ||
2410 | 200.000 mV | 5 µV | 0.02% + 600 µV | 1 µV | 0.012% + 300 µV | ±21 V @ ±1.05 A ±1100 V @ ±21 mA | |
2.00000 V | 50 µV | 0.02% + 600 µV | 10 µV | 0.012% + 300 µV | |||
20.0000 V | 500 µV | 0.02% + 2.4 mV | 100 µV | 0.015% + 1 mV | 0.15 V/µs | ||
1000.00 V | 50 mV | 0.02% + 100 mV | 10 mV | 0.015% + 50 mV | 0.5 V/µs | ||
2420 | 200.000 mV | 5 µV | 0.02% + 600 µV | 1 µV | 0.012% + 300 µV | ±21 V @ ±3.15 A ±63 V @ ±1.05 A | |
2.00000 V | 50 µV | 0.02% + 600 µV | 10 µV | 0.012% + 300 µV | |||
20.0000 V | 500 µV | 0.02% + 2.4 mV | 100 µV | 0.015% + 1 mV | 0.08 V/µs | ||
60.0000 V | 1.5 mV | 0.02% + 7.2 mV | 1 mV | 0.015% + 3 mV | 0.14 V/µs | ||
2440 | 200.000 mV | 5 µV | 0.02% + 600 µV | 1 µV | 0.012% + 300 µV | ±10.5 V @ ±5.25 A ±42 V @ ±1.05 A | |
2.00000 V | 50 µV | 0.02% + 600 µV | 10 µV | 0.012% + 300 µV | |||
10.0000 V | 500 µV | 0.02% + 1.2 mV | 100 µV | 0.015% + 750 µV | 0.08 V/µs | ||
40.0000 V | 5 mV | 0.02% + 4.8 mV | 1 mV | 0.015% + 3 mV | 0.25 V/µs | ||
*Not available on 2401. |
NOTES:
温度系数(0°C ~18°C & 28°C ~50°C):±(0.15×规定的准确度)/°C。
电压调整率:线路调整率:量程的0.01%。负载调整率:量程的0.01%+ 100μV。
过压保护:用户可选值,5%允许误差。工厂缺省=none。
电流极限/钳位:双极性电流极限(嵌位)设为一个值。量程的0.1%(最小值)。
过冲:典型值<0.1%(满量程步长,电阻性负载,10mA量程)。
