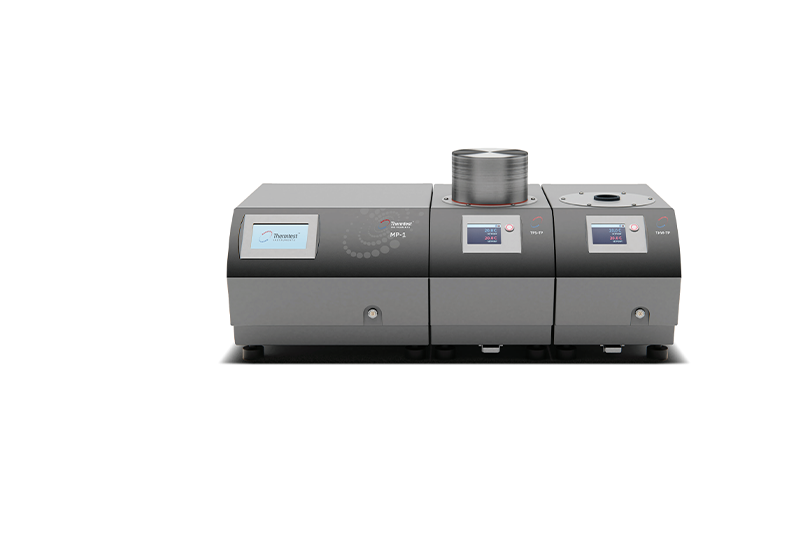

瞬态法导热仪
型号:MP-1
品牌:Thermtest
固体、液体、糊剂和粉末的绝对热导率、热扩散率、比热

自2005年以来,Thermtest致力于热导率、热扩散率和比热的测量与检测仪器设计,并在全球拥有超过2000家满意的客户。我们结合了先进技 术,并设计出数种检测热性能相关的实验室型与便携式设备及相关零配件,为满足各种材料测试应用和客户预算提供理想的解决方案。

品牌介绍

Thermtest(赛莫特斯科技股份有限公司)是一家总部位于北美洲加拿大新不伦瑞克省的创新型 科学仪器公司,产品主要聚焦于导热率、热扩散率和比热测量领域。凭借多年的内部科技专业知识和 数十年的导热系数专业知识,自成立以来一直在精进热导率、热扩散率和比热的测量技术。通过自我 研究和合作开发等将行业领先的热测量解决方案带到实验室、现场和生产线,在大多数业界产品和服 务类别中均处于市场领先地位,例如体积和定向导热率、最低-最高导热率范围、最小或最大样品尺 寸、最短或最长测试时间和最高测试量等。我们通过结合先进的实验室热导率仪器、便携式仪表和相 应的配件,可提供适用于几乎任何类型样品、测量应用或预算计划的测量解决方案。我们希望促进热 物理测量技术的进步,成为热导率测量技术的行业领导者,通过独特的多重测量技术,将热导率/热辐 射率的测量转移到在线应用中,以监控产品质量和材料变化。

目前Thermtest(赛莫特斯)在全球如拉丁美洲、欧洲、亚洲等主要地区和国家拥有多家子公司 和成熟的分销网络(如图3所示),服务全球超过3000家的忠实客户,为我们的客户带去更多的成功 和更好的结果。 绝 大 多 数 客 户 也 对 Thermtest ( 赛 莫 特 斯 ) 做 出 了 中 肯 的 评 价 (https://thermtest.com/reviews),极高的客户满意度能让Thermtest(赛莫特斯)走的更久、更远; 最后且最重要的“At Thermtest, thermal conductivity is more than just our business, it’s our passion.” – Dale Hume, CEO

品牌优势

Thermtest(赛莫特斯)产品可满足如下:

1、《ISO 22007-2:2022塑料-导热率和热扩散率的测定- 第2部分:瞬态平面热源(热盘)法》;

2、《ASTM D7896-19用瞬态热线液体热导率法测定发动机 冷却剂和相关液体的热导率、热扩散率和体积热容的标准试验方法》;

3、《ASTM D7984-16使用改 进的瞬态平面源(MTPS)仪器测量织物的热效率的标准测试方法》;

4、《ASTM C518-21用热流计 装置测定稳态热传输特性的标准试验方法》;

5、《ISO 8301:2010绝热-稳态热阻及有关特性的测定 -热流计法》;

6、《JIS A1412-1:2016保温材料导热系数的测定方法-第1部分:防护热板法》;

7、 DIN EN 12667:2001建筑材料和产品的热性能-用保温板和热流计法测定耐热性-高耐热性和中等耐 热性产品》;8、《DIN EN 12664:2001建筑材料和产品的热性能-用保温板和热流计测定耐热性-中 等耐热性和低耐热性干燥产品和潮湿产品》;

9、《ASTM E1530-19用防护热流计技术评定材料耐传 热性能的测试标准》;

10、《IEEE 442-2017土壤和回填材料的热阻测量指南》;

11、《ASTM D5334- 22用热针探测法确定土壤和软岩石的热导电率的标准试验方法》

等在内的几乎所有美欧中法日等不 同国家的多项标准,是迄今拥有导热产品最全的供应商之一。

正所谓一流的企业做标准,在ASTMD7896-19ISO 22007-2等标准中均对Thermtest(赛莫特斯)有所阐述。


产品介绍

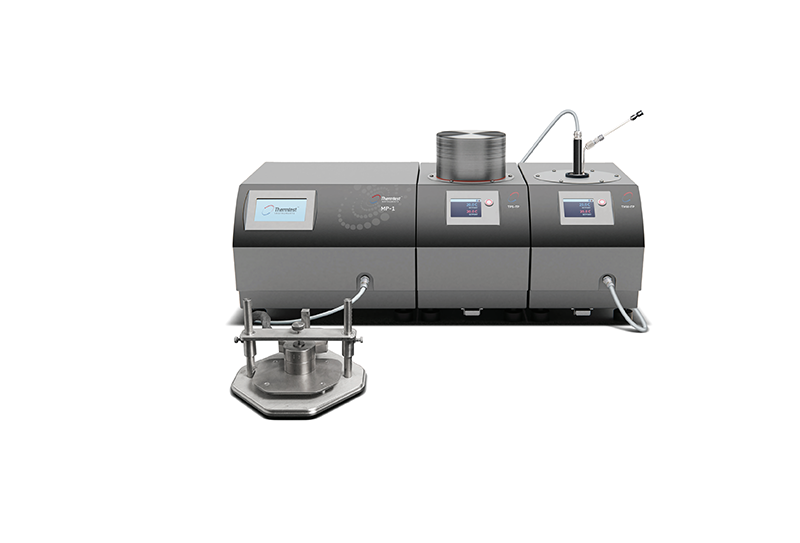

1.MP-1 测量平台

用于固体的瞬态平面热源(TPS)和用于液体瞬态热丝(THW)的强大组合被广泛用于精确测量绝对热导率、热扩散系数、比热和热渗透率。随 着Thermtest专有的温度平台(TP)的加入,这种通用性得到了极大的扩展,该平台受到了学术和商业用户的赞赏。 遵循ISO 22007-2和ASTM 7896标准,采用TPS和THW作为主要的测量方法,受到全世界的信任,发表了1000多篇论文。


2.MP-1 方法

瞬态平面热源(TPS)和瞬态热丝法(THW)的原理相似,不同之处主要在于二者的实物设计。两者的基本原理是传感器的电源与电路保持电性 连接,当电流通过传感器时,产生的升温会随着时间的推移被记录下来,产生的热量会取决于材料热传递特性的速率扩散到样品中。


  • 瞬态平面热源(TPS)传感器

    TPS传感器专为固体、糊剂和粉末而设计,它由封装在隔热层之间的双螺旋镍组成。该传感器(双面)的 标准 操作是将其夹在两块相同的样品之间;若使用单片测试模组,仅需一块样品(单面)。 Thermtest的TPS独家 数据计算与分析系统可以测量传感器与样品之间的接触热阻,以及样品的热导、热扩散、比热和热逸散率。


  • 瞬态热丝(THW)传感器

    THW传感器专门为液体、糊剂和细颗粒粉末而设计,其是由一根长40mm的细加热丝(可更换) 组成,搭配 Thermtest的特制样品置具,可以对液体施加背压,以测量超过沸点的热导率、热扩散率和比热。测量时间通 常在极短的时间内完成(1秒),以降低不同黏稠度的样品的对流效应。

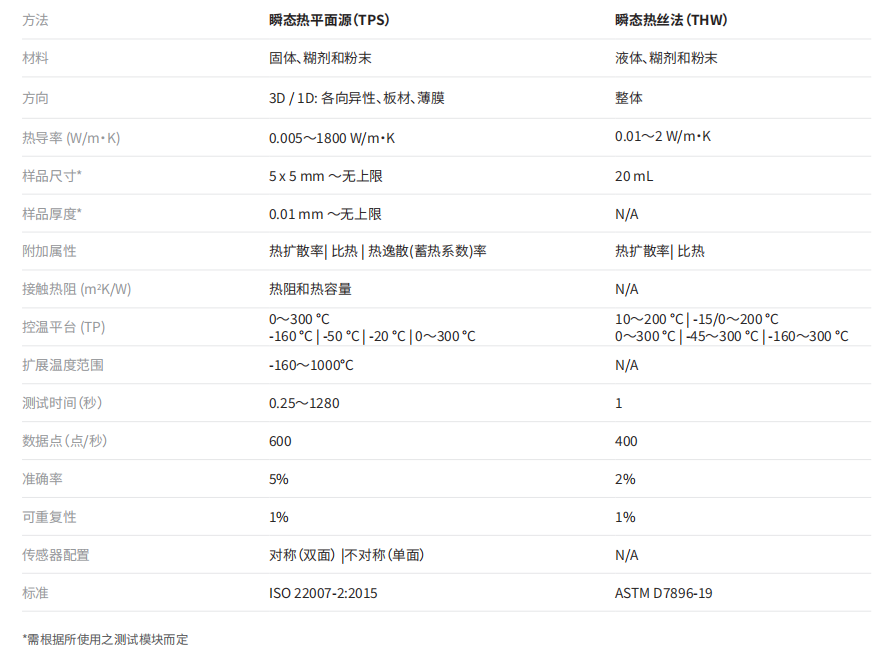

3.MP-1 技术规格

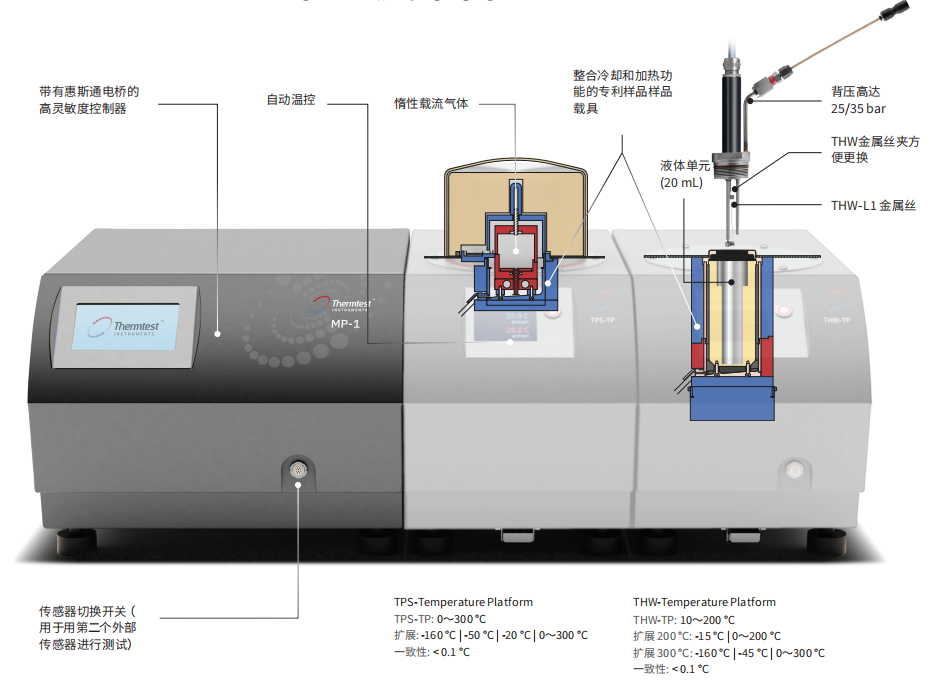

4.带温度平台的MP-1




5.MP-1充分体现材料的特性

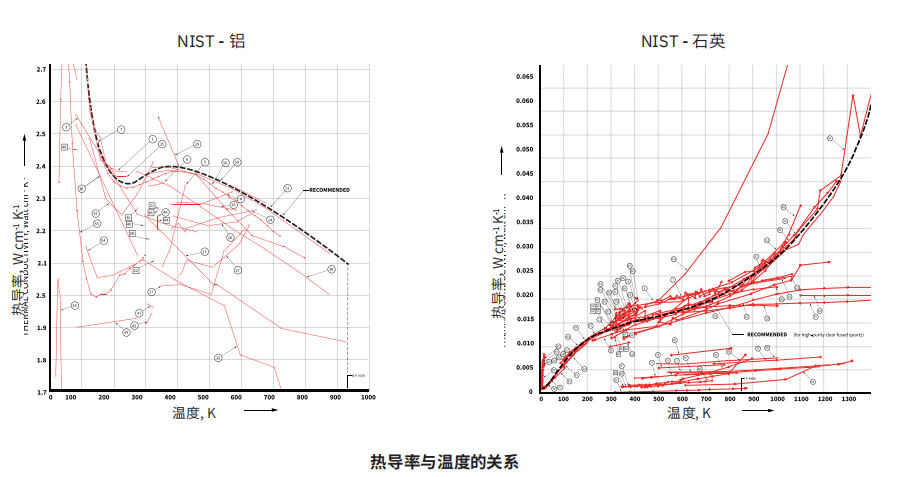

由于材料的特殊性,依靠参考资料来预测热导率或其与温度的关系可能导致使用的数据不准确。使用NIST(美国国家标准与技术研究所)的 《Thermal Conductivity of Selected Materials》(选定材料的热导率)铝和石英的参考资料,我们可以看到热导率随温度的变化有很大的差 异。由于全球材料来源的巨大差异,全面表征材料的热物理性质从未像现在这般重要。每一台MP-1都集成有强大的温度性能,可以进行全面的 温度表征。 引用:Powell, R.W.,Ho, C.Y.,和Liley, P.E. (1996),《Thermal Conductivity of Selected Materials》(选定材料的热导率)。美国华盛顿:商务部,国家标准 局;由美国政府印刷局文献总监处出售。第17、99页。


6.MP-1 TPS接触热阻分析

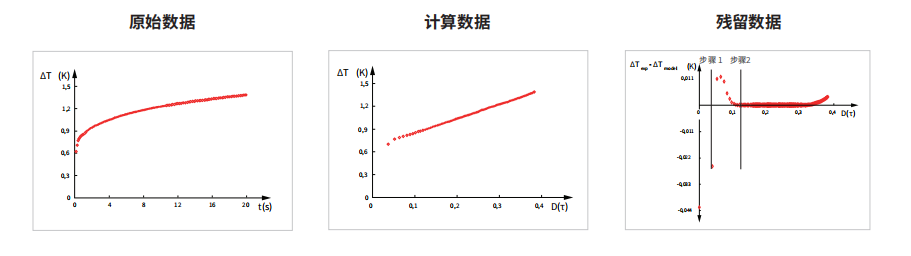

TPS理论认为,温度上升与时间的非线性部分(即为接触热阻)必须去除,因此固有的热物理计算是奠基在瞬态的线性区域。这可以通过手动移 除数据的起始点来完成,直到达到最佳拟合。尽管这是一种合适的方法,但它确实需要有经验的使用者来降低偏差并实现所需的再现性。 传感器与样品之间的接触热阻取决于样品表面的品质。当手动去除接触热阻时,会去除少量资料点(步骤1),并重新计算以进行最佳的拟合分 析。如果得到的残留平均偏差可以获得改善,可以去除更多的数据点(步骤2),并重复计算步骤。

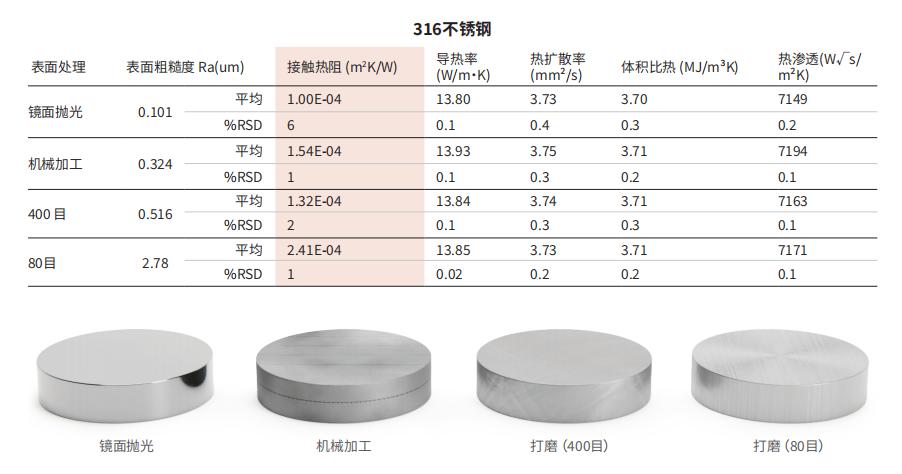

此外,使用Thermtest独家的接触热阻分析(CA), MP-1能够计算传感器与样品之间的接触热阻(m2 K/W),自动去除相应的起始时间。除了更 好地理解表面粗糙度对测量的影响,亦大幅简化了对固有的热物理性质的分析。 为了展示接触分析测量的应用,我们对四个具有不同表面粗糙度的316不锈钢样品进行了热物理性质测量。由于MP-1能够测量接触热阻,因此 大幅简化了对计算窗口的选择,从而最大限度地提高了样品固有特性的再现性。根据下表,可看到随着样品表面粗糙度的增加,测得的接触热阻 也随之增加。


产品配件

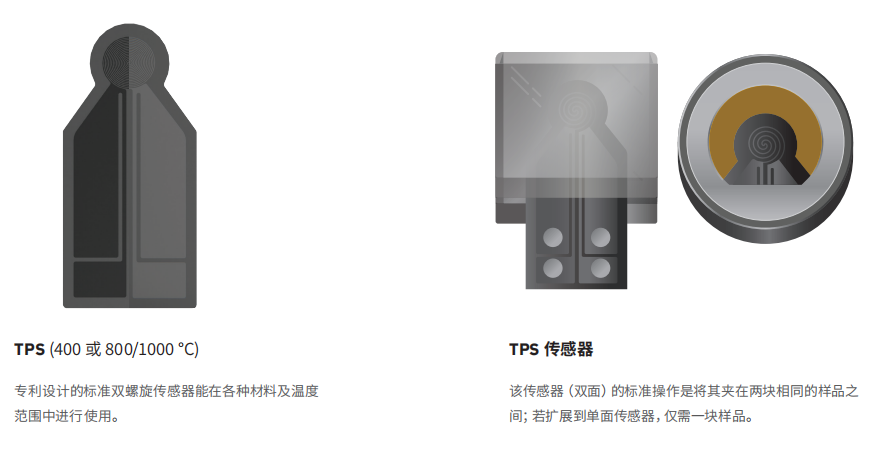

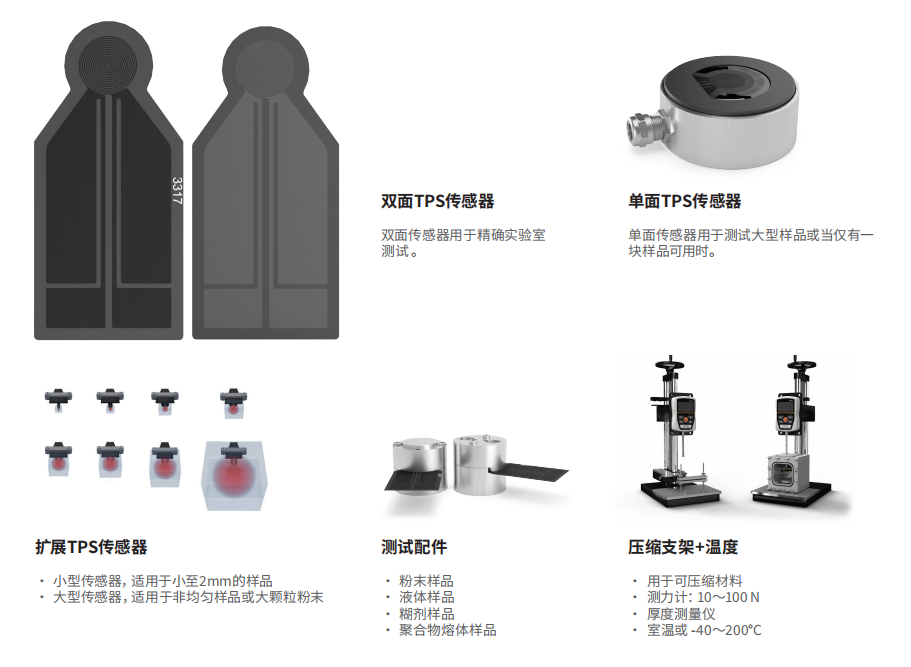

1.MP-1 TPS传感器

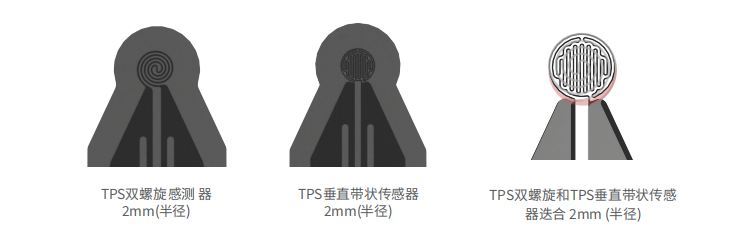

2.MP-1 TPS垂直带状传感器

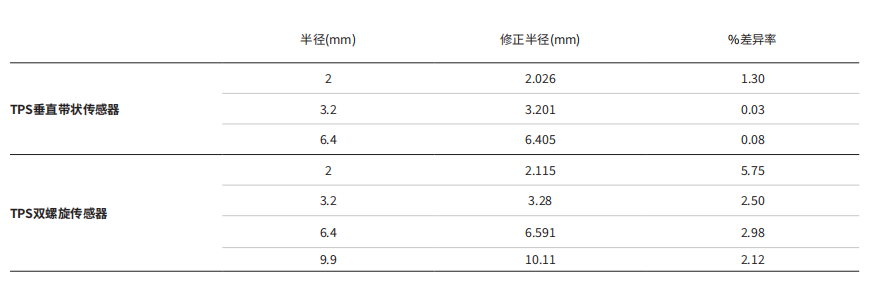

新型专利传感器(TPS垂直带状传感器)的设计是一个近乎完美的圆,更符合理想的TPS理论。当使用较小的传感器半径进行测试时,这种 优化设计减少了分析时所需的修正,同时降低了测量不确定性。当对小直径TPS传感器之间的修正半径进行比较时,TPS垂直带状传感器 (2mm,1.30%)比相同半径的TPS双螺旋传感器(2mm, 5.75%)需要的修正更小。随着TPS传感器半径的增加,这种优势会随之减少。

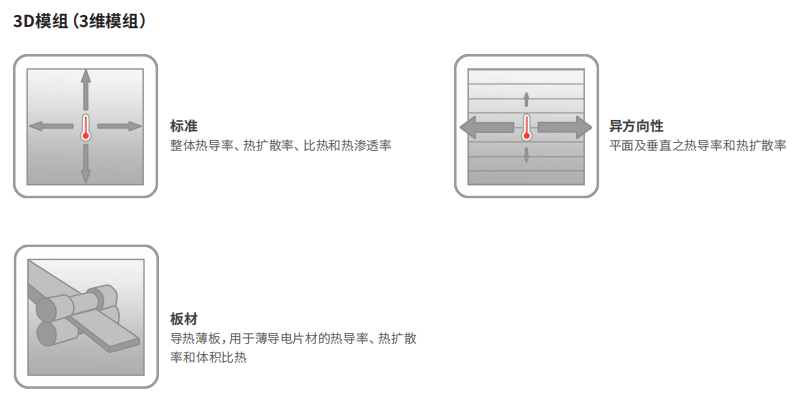

3.MP-1 TPS模块

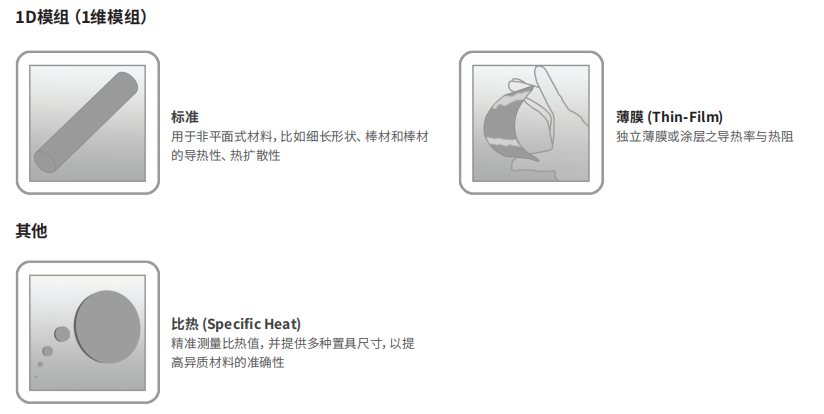

Thermtest提供多样测试模块可供选择,根据其测试原理分为3D(3维)模块和1D(1维)模块。

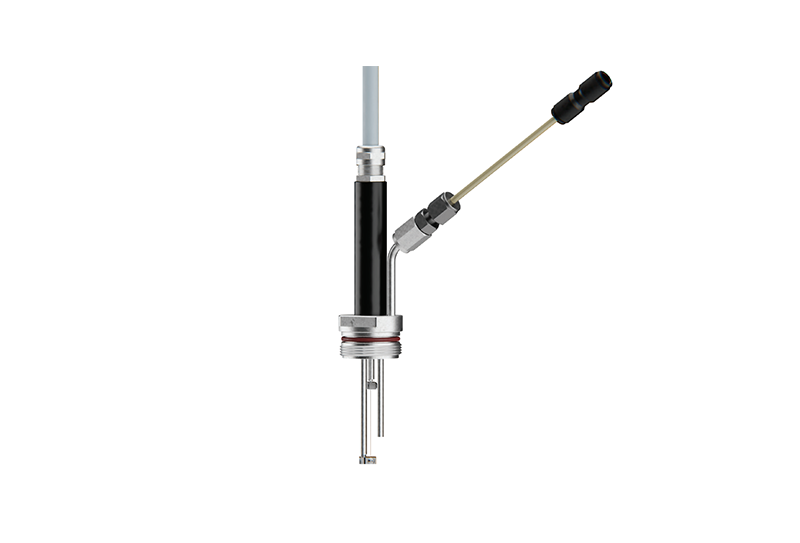

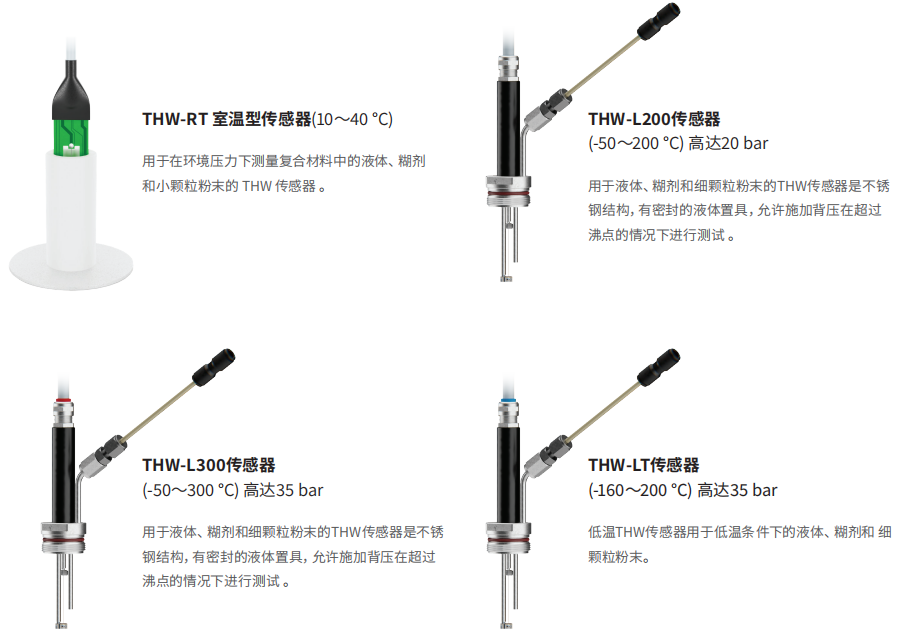

4.MP-1 THW 传感器

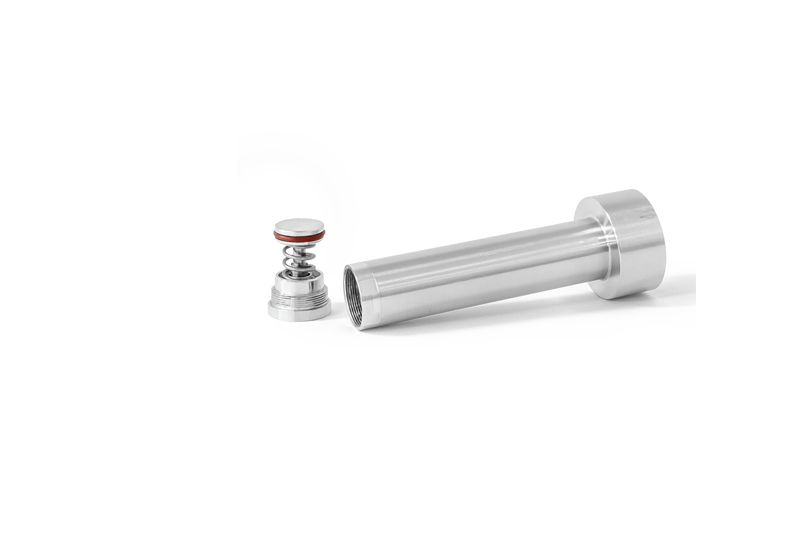

5.可选THW样品配件

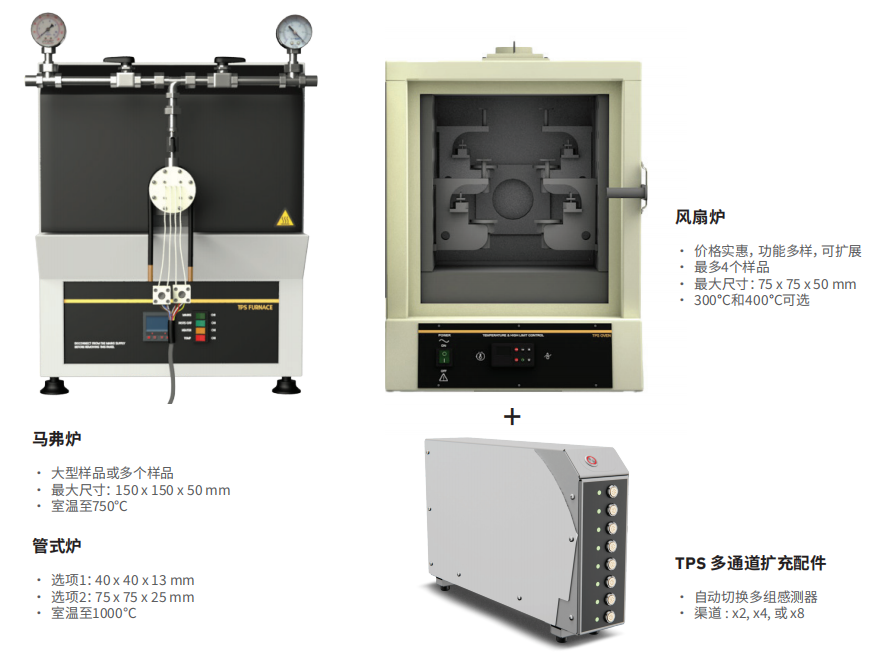

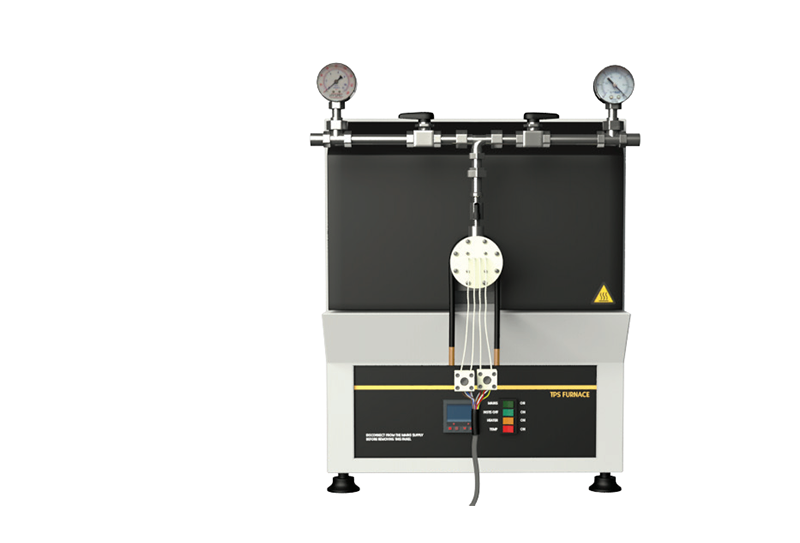

6.TPS 高温炉及扩充配件
