数字源表
型号:2600B 系列 SMU
品牌:Keithley

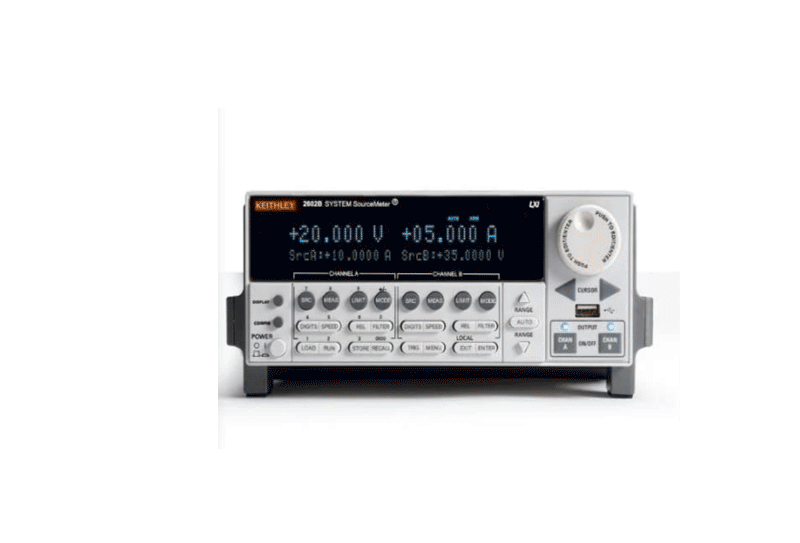

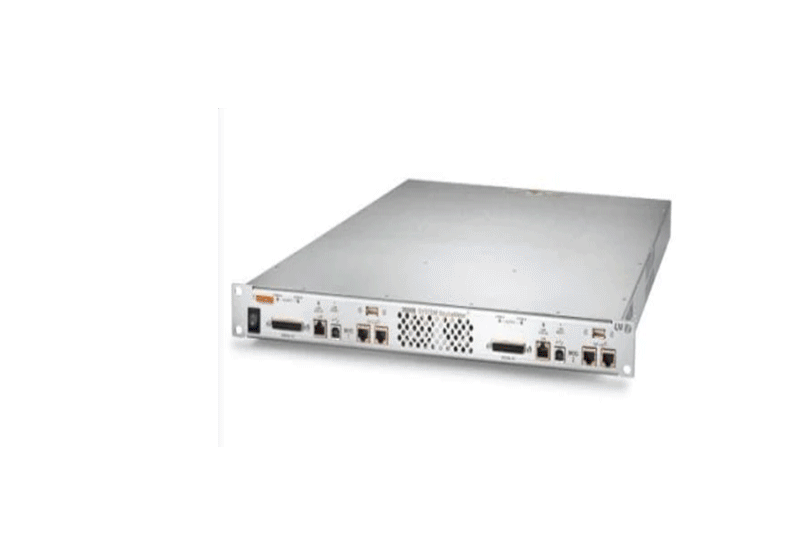

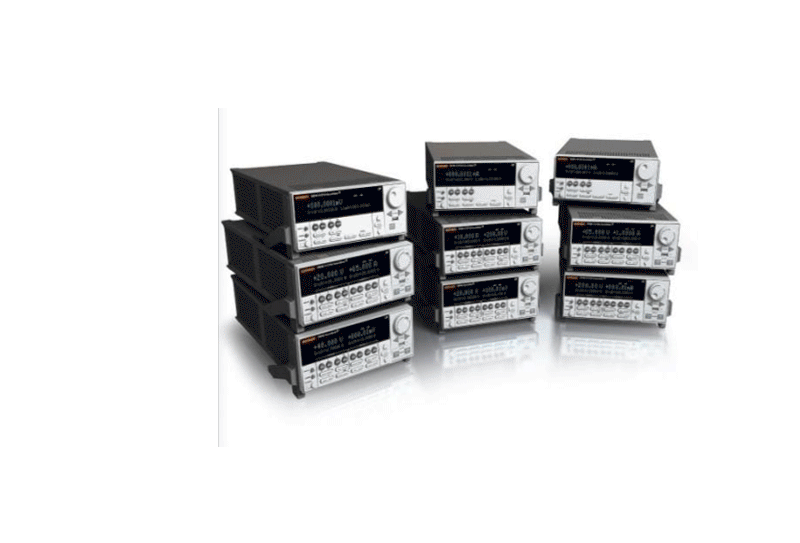

Keithley 2600B系列系统SMU仪器是业界标准电流-电压源和测量解决方案,适用于高度自动化生产测试应用。
双通道和单通道型号都紧密集成一个精密电源、真正电流源、数字万用表和具有脉冲生成功能的电子负载。 另外,TSP® 技术可运行完整测试程序,适用于自动化系统应用,TSP-链路®技术允许菊花式链接最多 64 条通道,适用于大容量并行测试。
产品特色
完整的生产测试,无需牺牲空间
满足您的所有生产测试需求,在同一空间内有两条完全隔离的宽动态源和测量通道。 每条 40 W 通道提供 6½ 位精确分辨率源,在小于 100 µs 脉冲宽度和设定值的 0.1% 范围内,测量 10 A 到 0.1 fA 和 200 V 到 100 nV。
嵌入式脚本提供无与伦比的生产吞吐量
测试脚本处理器 (TSP®) 技术可在 SMU 仪器内嵌入和执行完整测试程序,提供业界最佳性能。
系统性能,无主机
TSP-Link® 技术支持扩展多达 64 条通道,支持高速、SMU-per-pin 并行测试(而不使用主机)。 <500 ns 时所有通道同时独立受控。
适合生产的最佳低电流性能
2635B 和 2636B SMU 在最低 100 pA 范围内提供 0.1 fA、10-16 分辨率,减少超低电平样本检定烦恼,确保生产成功。
规格参数
型号 | 通道 | 最大电流源/量程 | 最大电压源/量程 | 测量分辨率(电流/电压) | 电源 |
2611B | 1 | 10A | 200V | 100fA / 100nV | 200 W |
2601B | 1 | 10A | 40V | 100fA / 100nV | 200 W |
2604B | 2 | 10A | 40V | 100fA / 100nV | 200 W |
2614B | 2 | 10A | 200V | 100fA / 100nV | 200 W |
2602B | 2 | 10A | 40V | 100fA / 100nV | 200 W |
2612B | 2 | 10A | 200V | 100fA / 100nV | 200 W |
2635B | 1 | 10A | 200V | 0.1fA / 100nV | 200 W |
2634B | 2 | 10A | 200V | 1fA / 100nV | 200 W |
2636B | 2 | 10A | 200V | 0.1fA / 100nV | 200 W |
应用领域
激光二极管 (VCSEL) 生产测试
适合激光二极管 (LD) 生产测试的业界最佳直流测试系统,采用高速高精度 SMU 进行激光二极管模块光电二极管电流的电流源和电压-电流监测。 SMU 是最经济实惠的 LIV 仪器,系统同步和吞吐量高。
LED 简化的 I/V 检定
2600B 系列 SMU 是业界领先的仪器,用于 LED 直流检定和生产测试。 其可配置为源电流或电压与 0.02% 精度的电压和电流测量结合,满足各种测试需求。此外,其测试脚本处理器 (TSP®) 技术还提供吞吐量优势。
IDDQ 测试与待机电流测试
Keithley 的 2636B/35B 型号采用业界最佳低电流灵敏度,旨在满足生产环境的吞吐量要求。 其是 CMOS 集成电路和电子产品制造商测量静态(待机)电流(又称为漏电或 IDDQ)的理想之选,可检查长时间使用可能导致故障的短路氧化栅极和其他缺陷。

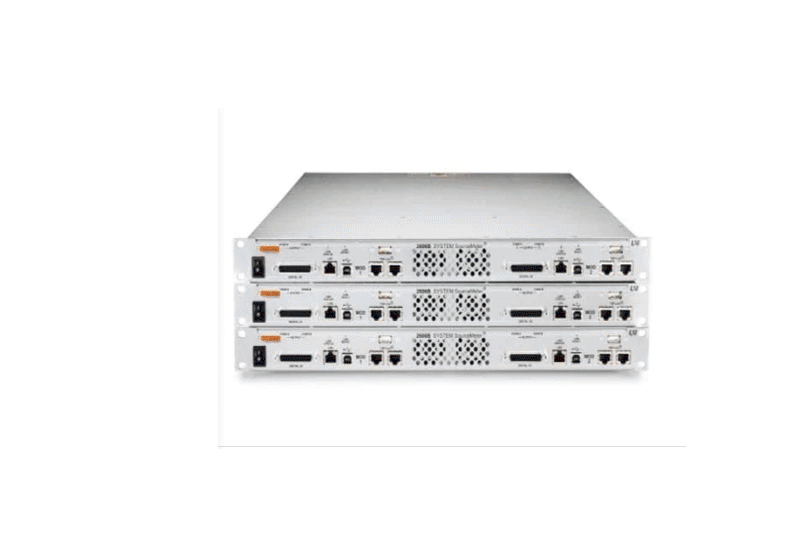

高度同步、多针、多通道、少主机生产系统
Keithley 2600B 系列系统 SourceMeter® SMU 仪器将堆架式仪器的可扩展性和灵活性与基于主机系统的集成和高吞吐量相结合,使用 TSP 和 TSP-链路技术减少制造活动和测试成本。
