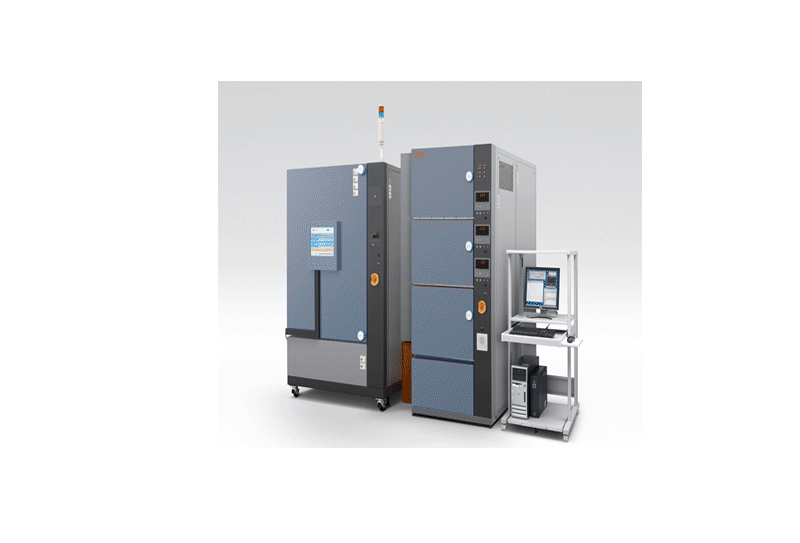

ESPEC为您提供——ALL·IN·ONE「二次电池充放电评价系统」。 随着环境技术的进步,二次电池的用途越来越多样化,从手机到产业机器,车载设备用,开发了各种容量,形状和规格的二次电池。 二次电池作为当今创建低碳社会不可缺少的装置,其重要性在日益增加。尤其是车载用途上,小型化、高能量化等二次电池的性能要求更加突出。由于构成二次电池的新型材料的开发,对电池及其材料的性能进行评价的充放电循环(特性)试验也需要各种不同的要求,不断发生新的变化。
1.1机4用:性能试验、耐久试验、温度特性试验、阻抗评价(选购件)等多种功能凝缩在1台紧凑化的设备,1台设备即可轻松对应多种试验需求。
2.无电缆:环境试验箱和电源系统间无电缆线束,设备周围简洁,而且节省了布线的时间和人力,可迅速完成设备的安装和启动。
3.节省空间 : 环境试验箱和电源系统完全实现了一体化构造,实现了极大的紧凑化。不再需要以前设备左右及背面所必须的布线空间、节省空间。另外,由于释放了箱内的布线空间,实质上增加了试样 的放置数量。 抑制电压下降、完全一体构造大幅度缩减了从电 源系统到电池的配线长度。最小限度控制了由于缆线的配线阻抗引起的电压下降。
4.试验箱(水平层流 ): 试验箱内电池评价用插槽以及电池夹具都为专门设计。实现了电池摆放状态下的水平层流、提高了温度均匀性。 3箱·2箱式:采用的是从右侧到左侧。 1箱式:采用的是从背面到前面的水平层流。 与以前的方式相比、大幅度改善了上风口下风口的温度偏差、可做充放电发热下高精度的高再现性试验。 安全构造: 配备了各种安全规格选购件。
5.电源系统种类:根据试验配备最大电压为5V、3种电流。 从1mA到50A,1台设备可对应各种高电流、并列试验。
因为电源系统的并列运行可扩大电流范围、因此也可对应大电流试验以及高速率试验。电源系统有:1A、10A、50A、400A、 600A 的5种类、一台设备可混载多种类的电源系统。(关于组合内容请垂询)。另外将来可只更换电源系统。 阻抗测量功能充电循环试验的指定循环时可进行阻抗测量。电池无需运动可连续测量、无缆线可取得高可靠性数据。另外采用了电池夹具、 固定统一配线长度、因此可把通道间的误差控制在最小限度。
6.电池夹具:
●非标对应:可对应硬币、软包、圆柱、方形等各种形状、尺寸单体电池,可搭载多通道。可提供满足温度均匀性能的单体电池的布局方案。
●测量单体电池温度:电池夹具上配备测量单体电池用各通道热电偶。可记录各单体电池温度外,可输出2阶段温度报警(保护)。
●易拆卸、安全性 :根据客户的电池、设计电池夹具。无需箱内的电池拆卸作业、可高效操作。电池夹具通过插槽与设备连接,操作简便。大大降低 了繁琐的操作。另外、与电源系统分开的拆卸操作、防止短电流引起的触电或是电池破损。
7.应用程序:
●条件设定:标准配置充放电试验的各种试验模式(CC充放电、 CV充电、CC-CV充电、CP充放电、脉冲、休止)。 步骤内设定试验模式、登录组合模式。更可以设定多 模式组合的试验条件。步骤内组合电压、电流、时间 等的各种转移条件,指定转移到下一步的设定。试验模式为循环设定可设定到999次,与上位的循环组合 可设定99万次循环。
●确认运行状态:不同颜色表示各种动作状态、一眼就可确认状态。可 表示条件设定制作成的模式名称、确认动作状态。
●温度连动(同期、非同期):充分发挥一体式的特点、标准配置试验箱与电源系统的连动 功能。试验步骤内同期实施指定设定温度的充放电试验与温 度、以及与充放电试验非同期的试验的程序运行。
●脉冲控制:任意把电流·电力做基准值设定、用CSV形式设定每一个经过时间的基准值的输出比率、实施充放电的脉冲控制。
●触摸面板应用程序(选购件):直接触摸表示运行状态的监视画面、可操作试验开始或是停止等;触摸面板画面采用图标方式;操作人员可做可视操作。
型 号 | ADBT-5-1 | ADBT-5-10 | ADBT-5-50 | ADBT-5-400 | |||||||||
恒温箱 | 控制范围 | -40℃ ~100℃ | |||||||||||
温度均匀性 | ±1.5℃ | ||||||||||||
输出电压 | 设定范围 | 0~5000mV(5V) | |||||||||||
输出精度 | ±0.1%F.S. | ||||||||||||
输出电流 | 设定范围 | 0~1mA 0~10mA 0~100mA 0~1000mA(1A) | 0~100mA 0~1000mA(1A) 0~10000mA(10A) | 0~500mA 0~5000mA 0~50000mA(50A) | 0~50A 0~200A 0~400A | ||||||||
输出精度 | ±0.1%ofF.S. | ||||||||||||
输出电力 | 设定范围 | 0~5W | 0~50W | 0~250W | 0~2000W | ||||||||
输出精度 | ±0.2%ofF.S | ||||||||||||
并列功能 | 2 并列 | / | 16A 32A - | 80A 160A 320A | / | ||||||||
4 并列 | |||||||||||||
8 并列 | |||||||||||||
测量点数 | 电流·电压 | 电流 1 点/ ch | 电压 1 点/ ch | ||||||||||
温度 | 1 点/ ch | 2 点/ ch | |||||||||||
条件设定 | 构成 | 试验程序 :最大 126 模式重复 999 次 模式 :最大 126 步重复 999 次 | |||||||||||
温度运行 | 温度同步运行 / 温度非同步运行 | ||||||||||||
试验模式 | CC/CV/CC-CV/CP 充电 , CC/CP 放电 , 脉冲, 停止 | ||||||||||||
设定项目 | 测定范围 / 电流 / 电压 / 电力 / 温度等 | ||||||||||||
步骤过渡条件 | 时间 / 电流 / 电压 / 电力 / 容量等 | ||||||||||||
试验操作 | 开始 / 中断 / 强制停止(各 ch 单位可实施) | ||||||||||||
试验结果显示 | 详细数据显示 / 图表显示(可设定显示项目)/CSV 输出 | ||||||||||||
其他功能 | 恒温箱操作 / 试验日志 / 错误日志 / 操作员登录等 | ||||||||||||
*使用并列功能时,需并列专用的电池支架。 * 8 并列的情况专用。无并列及 2 并列、4 并列不通用。 |
