速度-Extreme电路与X1脉冲处理器的结合使Xplore能够以1,000,000 cps的计数率进行面分布分析,并以100,000 cps的速度进行准确定量分析 灵敏度-新的紧凑型设计使得探测器体积小巧且便于现场维修,更大限度地延长工作时间并减少宕机时间 Extreme电路-Xplore结合了先进的Extreme电路,提供尽可能低的噪音信号检测和处理。确保在高计数率下获得优异的能量分辨率和谱图质量,保证在100,000 cps下获得129eV Mn Kα分辨率。
牛津仪器科技(上海)有限公司隶属于英国牛津仪器。牛津仪器1959年创建于英国牛津,是英国伦敦证交所的上市公司,生产分析仪器、半导体设备、超导磁体、超低温设备等高技术产品。在五十多年的发展过程中,牛津仪器公司凭借自身的科研优势,凭借出色的技术管理和产品服务为全球的科技发展作出了贡献。牛津仪器现已成为科学仪器领域的跨国集团公司,生产基地、销售和服务网络,客户遍及一百多个国家和地区。
常规EDS分析系统:

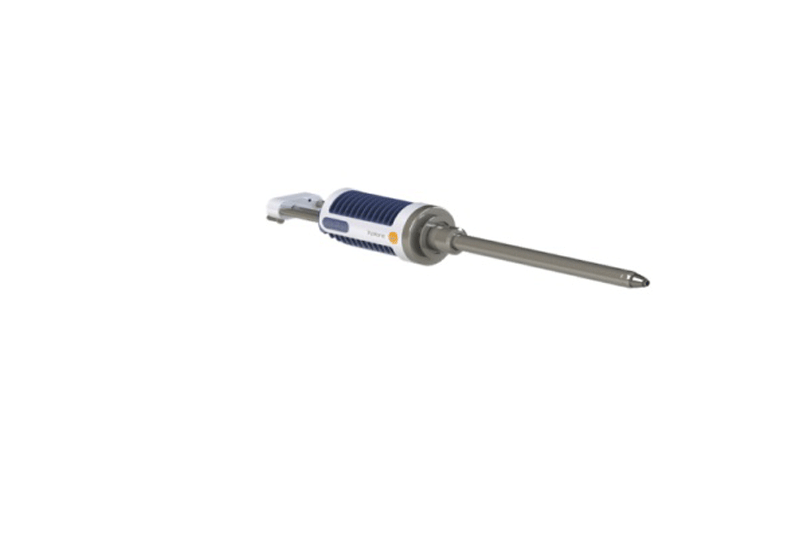

1).AZtecLiveOne系统包含强大且简单易用 的软件AZtecLiveOne和稳定、准确的 EDS探测器Xplore 30。
2).AZtecLiveOne可实现样品的快速、准确 分析与表征。独特的Tru-Q技术将元素的 自动标定和定量分析推向新的高度。
AZtecLiveOne软件:AZtecLiveOne软件界面简单,结构清晰,无论用户是否熟悉 能谱技术,皆可轻松、快捷掌握。
1).实时成分分析–研究样品的全新方式 用户可以通过扫描电镜移动样品,并同时在 AZtecLiveOne界面上观察实时元素谱图的变化。
2).报告-智能内容选择器可 在数秒内生成报告。
3).选配软件: TruMap-自动剥离重叠峰及背底扣除,显示样品中元 素的真实分布 普通的元素面分布中S和Pb的分布一致,而TruMap可 提供S和Pb的真实分布。
AZtecLiveOne软件 | 硬件——Xplore 30探测器配置X1电子电路 | ||
图像 | /分辨率可达2K | 探测器 | Xplore 30 |
谱图采集 | / | 有效晶体面积 | 30mm2 |
X射线面分布 | /分辨率可达1K | 元素探测范围 | B(5) ~ Cf(98) |
X射线线分布 | /单线8K个点 | 分辨率 | Mn Kα ≤129eV @100,000cps |
实时谱图显示器 | Z | 最大输入计数率 | >1,000,000cps |
TruMap | 可选 | 定量分析计数率 | >100,000cps |
实时分布图 | 可选 | 控制器 | X1 |
漂移校正 | 可选 | (1个探测器,2个图像通道) |
1.本系统广泛应用于 :
• 增材制造 • 材料科学 • 地质、石油和采矿 • 汽车 • 化学工业 • 生物成像和生命科学 • 航空航天 • 能源生产和存储 • 高分子 • 半导体和微电子 • 食物和农业 • 刑侦和环境 • 医药 • 金属、合金、化合物及陶瓷 • 能源 • 化学和催化
2.用于质量控制的理想仪器
利用“实时”的谱图对比,迅速检出产品 样品和“参考”样品之间的差别
3.鉴定仿冒或侵犯专利的产品
Xplore可以帮助您很容易地看到正品行货 和仿冒品之间的相同或相异之处。
