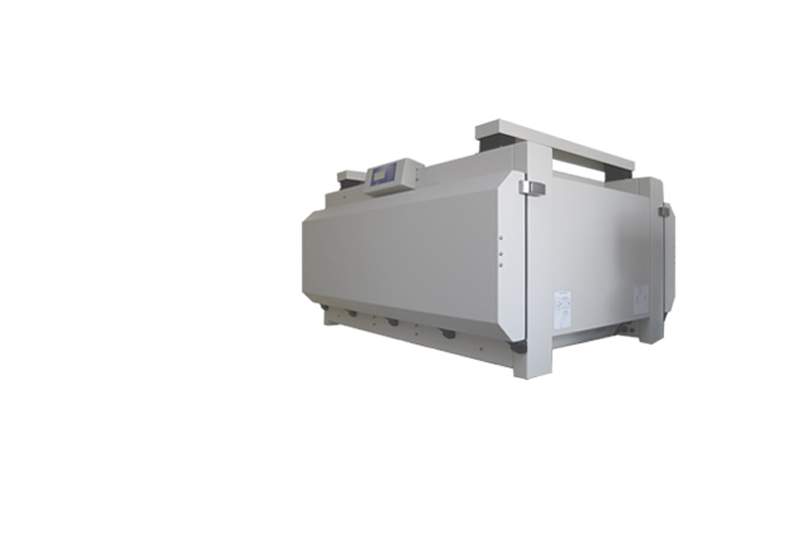

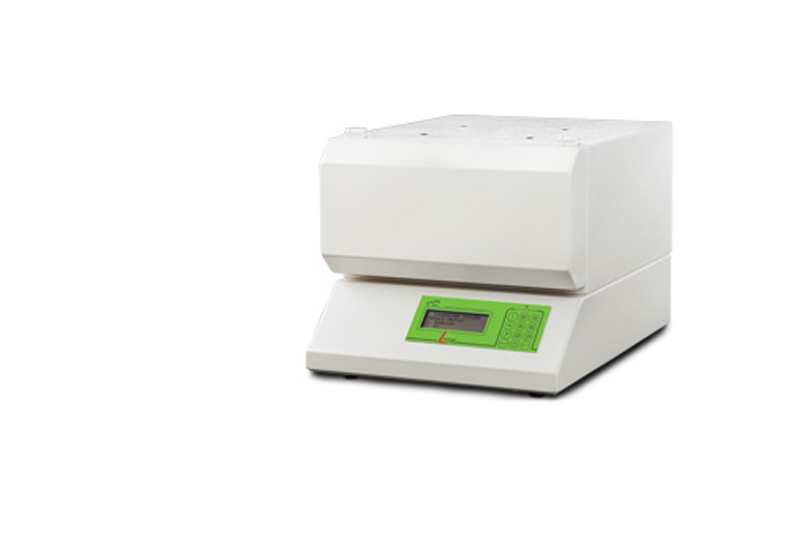

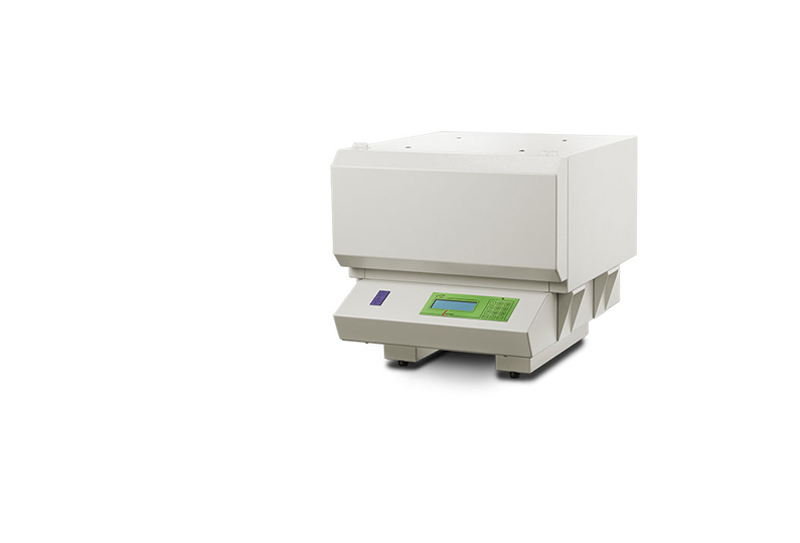

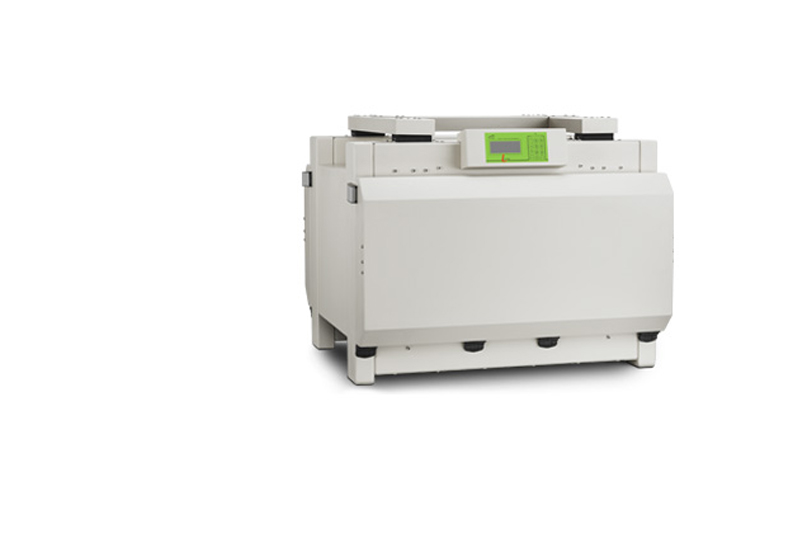

FOX 系列是基于微处理器的导热系数测定仪,经特别设计,能够容纳大尺寸样品(尤其是大尺寸真空绝热板)。FOX 热流计能够在独立配置或 PC 控制的配置下运行,提供快速、准确的结果,该仪器采用 TA 仪器专有的薄膜热流传感器以及数字化厚度测量与响应性温度控制技术。
符合 ASTM C518 和 ISO 8301 要求
易于使用,快速提供结果
支持单机操作模式,或受 PC 控制的操作模式
固态冷却/加热
厚度测量下限达 0.025 mm
两个薄膜热流传感器
适用于研发和质控测试
WinTherm 软件拓展了灵活性
提供自动进样器,可实现无人值守的高通量工作效率
型 号 | FOX200 | FOX314 | FOX600 | FOX801 | FOX1000 | |
删除/广泛样品厚度 | 51 mm(2 ") | 102mm (4″) | 0~203 mm(0~8") | 0~305 mm(0~12") | 100 mm(4 ") | |
方形样品宽度 | 200 mm(8 ") | 305mm (12") | 610 mm (24") | 762 mm (30") | 1050 mm | |
温度范围 | -20~75 ℃(Fox 200 真空) | -20 至 75 °C | -10 至 65 °C | -10 至 65 °C | 0 至 45 ℃ | |
0~160 ℃ (FOX 200HT 160C) | ||||||
50~250 °C (FOX 200HT 250C) | ||||||
-175~50 ℃ (FOX 200LT) | ||||||
扩展温度范围选项 | -30~95°C | -30 至 95 °C | / | |||
温度分辨率 | ±0.01 ℃ | / | ±0.01 ℃ | |||
温度控制精确度 | ±1%(Fox 200) ±2%(Fox 200HT 160C, FOX 200HT 250C) | ±0.01 °C | ±0.01 ℃ | ±0.01 ℃ | ±1% | |
绝对导热系数精确度 | / | ±1% | ±1% | ±1% | / | |
重现性 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.05% | |
导热系数范围 | 标配 | 0.005~0.35 W/m K(0.035~2.4 BTU in/hr ft2 °F) | 0.001~0.35 W/m K(0.007 至 2.4 BTU in/hr ft2 °F) | |||
外部热电偶套件 | 0.001~2.5 W/m K(0.007~17.3 BTU in/hr ft2 °F) | |||||
热通量传感器面积 | / | 100 x 100mm (4 ") | / | |||
可用选配 | / | 自动进样器,外部热电偶套件 | 自动进样器,旋转系列,外部热电偶套件,自动样品给料机 | 自动进样器,旋转系统,多传感器,外部热电偶套件 | / | |
专利薄膜 | 75 mm × 75 mm(3 ") | / | ||||
热流传感器 | 顶部和底部 | / |
1.测量技术
将样品置于测试堆的两个板之间,随材料厚度不同而建立温度梯度。用户可自行定义两板之间的厚度,或使用“自动厚度”功能,让仪器自动移动以接触样品。将四个光学编码器置于样品板四角来测量原位样品厚度,可稳定测量厚度低至 0.025 mm 以内的样品。
2.先进的热流测量
测量的核心为 LaserComp 热流传感器,专为导热系数测量而设计和制造。该热流传感器集成在整个有效面积 (75 mm × 75 mm) 内,可提供对总热流的真正代表性测量。传感器总厚度小于 1 mm,避免了热流失真。将 E 型热电偶结合到各个传感器的中心,并将两者均密封以确保在仪器的使用寿命内获得一致的精度。由于各个热电偶距样品表面 0.1 mm 以内,因此它们可提供有关样品表面温度(分辨率 ± 0.01 ℃)和热流的真正的代表性读数。相同的热电偶还可用于板温度控制。
使用外部热电偶选件,将热电偶直接连接到样品表面,使高导热系数样品的单次测量结果更准确。仪器上提供有针对该热电偶选件的辅助出口。
3.精密温度控制
FOX 系列热流计法热导仪通过结合精确样品温度测量、低质量固态元件和先进的温控电子元件,可快速实现准确、稳定的热平衡。板温度控制基于与样品紧密接触的响应热电偶实现,该热电偶与样品热流测量所用的热电偶相同。先进的温控算法每秒钟可监测板温度 20 次,使系统快速达到所选的平衡测试条件。板温度通过数字信号处理器控制到 0.01 ℃ 以内。多级 PID 算法可确保高响应、稳定的温度控制,并防止设定值过冲。为了达到这一目的,每 0.5 s 调节一次固态元件的加热器功率输出。
顶板和底板均可加热或冷却,可测试向上或向下的热流。板的低热质量设计与 DSP 功率以及功率输出板的功能相结合,能够极快速地达到设定值。
4.旋转系统选件
FOX 600 热流计可配备 LaserComp 的创新型旋转系统。基于对现场安装中存在的复杂的传热机理组合的了解,旋转系统能够在匹配安装方向的条件下测量有效导热系数。这一耐用的系统能够使测试系统电动旋转至用户自定义的 0° 至 90° 之间的角度。从而准确、有代表性地模拟存在于屋顶、墙壁、天窗等的条件。
5.完整的导热系数解决方案
FOX 系列热流计法热导仪可作为独立仪器运行,也可与 PC 结合用于测试设置和数据存储。WinTherm 软件包是一款用户友好的工具,可设置实验参数、查看实时测试结果、存储并分析数据。在任一种运行模式下,仪器电子元件可根据所定义的条件检测平衡,在采集到终值后自动转至下一个程控测量温度。通过 WinTherm 软件指导的数据采集和计算还可提供比热测量。
