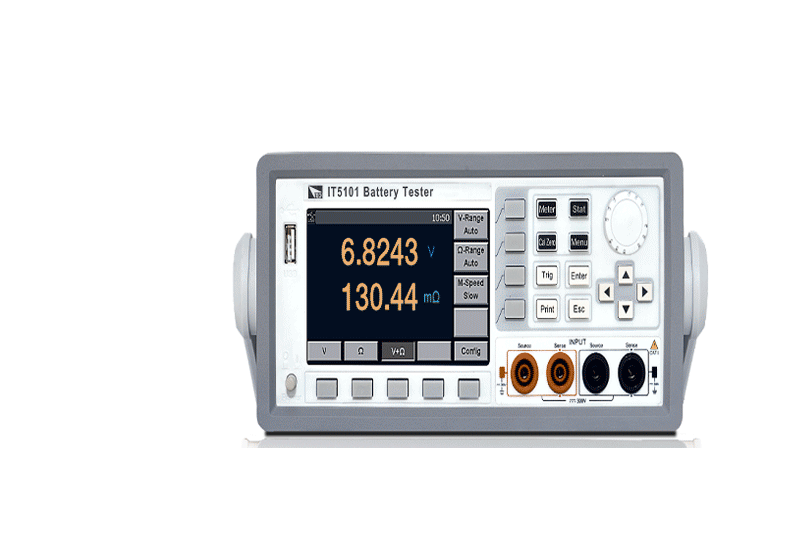

采用交流四端子测试方法,可更准确地测试电池的内阻和电压。IT5101/5101E电阻分辨率可达0. 1uΩ,电压分辨率可达10uV。利用外部U盘存储,可长时间进行统计运算。内建比较器功能,可自动判断电池参数是否符合标准,统计合格率,适合各种电池的检测和分拣。内建GPIB/USB/ LAN通讯接口,支持SCPI通讯协议。IT5102单机支持16通道电池的测量,至多支持17台仪器级联,将通道数扩展至272个,对于提高测试效率有很大帮助。内建LAN / RS232通信接口,IT5100系列电池测试仪广泛应用于手机锂电池、蓄电池以及动力电池等各种电池的测试 。
IT5101 采用四端子测量法测量电池内阻(开尔文测量法):
通过 IT5101 的 SOURCE 端子向 DUT 输入交流信号。在 SENSE 端子上测量因 DUT 的阻抗 产生的压降。此时,由于 SENSE 端子连接在内部高阻抗电压计上,因此导线电阻和接触电 阻 R 导线、R 接触上几乎没有电流流过。因此,可以认为 R 导线、R 接触上几乎没有压降。这样,就 消除了导线和接触电阻的电压降。根据同步检波法,IT5101 将 DUT 的阻抗划分为有效电阻 和电抗,并且仅显示有效电阻。
IT5101 的注入式交流快速精确测量法:
艾德克斯 IT5101 的内阻测试采用 IEC 测试标准,利用 1KHz 的主动注入正弦小信号的方 法,输入并测量 AC 电压叠加在电池 DC 电压上的幅值计算电池电阻。无需考虑电池的充电 状态,即可精确测量电池内阻,极具性价比,是电池内阻和电压测试的首选仪器。
IT5101 测量锂电池电压——推算电池电量(SOC):
艾德克斯 IT5101 电池内阻测试仪可以快速精确测量各种电池的端电压,配合开尔文测 试夹,同时采样电池电压、内阻的速度高达 125 次/秒,分辨率最小 10uV,精度高达万分之 一。其最大测试电压高达 300V,适用于小至纽扣电池、便携式电池,大至高压电池、电池 包的电压检测。
多功能保证产线上的快速量产测试——比较器功能、统计运算:
艾德克斯 IT5101 提供比较功能,用户可以开启比较功能并设置比较范围或基准,在测 试过程中显示比较结果,并可设置蜂鸣报警或显示报警,非常便于产线上电池的批量检测产 品的规格。 此外,打开绝对值功能,即使电池极性接反,也可以依据绝对值进行比较,为 产线上的快速检测提供了便捷。
大屏幕LCD显示屏:电池内阻和电压同时显示
电阻测量范围:150μΩ~3000Ω
电压测量范围:10μV~1000V
三段电压量程、七段电阻量程的自动或手动测试
同时测量电阻、电压,速度高达125次/秒
GPIB/USB/LAN通讯接口,支持SCPI协议
支持统计运算,通过USB存储数据
比较器功能:HI/IN/Lo显示分选结果
调零功能:全量程短路清零
交流四端子测试 讯响报警
(备注:*1:IT5101E为15mΩ~3Ω *2:IT5101E电阻为两段量程 *3:在Ex_fast模式下)
型 号 | T5101 | T75101E | IT5101H | |
测量范围 | ||||
电压值 | 量程 | -6V~+6V -60V~+60V -300V~+300V | -10V~+10V -100V~+100V -1000V~+1000V | |
分辨率 | 10㎶ 0.1mv 1mv | 20uv 0.2mv 2mv | ||
电阻值 | 精度 | ±(0.01%+0.01%FS) | ±(001%+0.001%FS) | |
温漂 | ±(0.01%+0.01%FS)/℃ | ±(001%+0.001%FS)/℃ | ||
量程/分辨率 | 3㏁/0.1UΩ | / | 3㏁/0.1UΩ | |
量程/分辨率 | 30㏁/1UΩ | / | 30㏁/1UΩ | |
量程/分辨率 | 300㏁/10UΩ | 300㏁/10UΩ | 300㏁/10UΩ | |
量程/分辨率 | 3㏁/0.1UΩ | 3㏁/0.1UΩ | 3㏁/0.1UΩ | |
量程/分辨率 | 30㏁/1UΩ | / | 30㏁/1UΩ | |
量程/分辨率 | 300㏁/10UΩ | / | 300㏁/10UΩ | |
量程/分辨率 | 3000㏁/0.1UΩ | / | 3000㏁/0.1UΩ | |
精度 | ±(0.4%+0.05%FS)±(0.4%+0.1%FS)(3㏁量程) | ±(0.4%+0.05%FS) | ±(0.4%+0.05%FS)±(0.4%+0.1%FS) (3㏁量程) | |
温漂 | ±(0.04%+0.005%FS)±(0.04%+0.01%FS)(3㏁量程) | ±(0.04%+0.005%FS) | ±(0.04%+0.005%FS)±(0.04%+0.01%FS) (3㏁量程) | |
规 格 | ||||
响应时间 | 10ms(响应时间为测量纯电阻时的参考值,会因待测物不同而出现差异) | |||
输入阻抗 | ≥1㏁ | |||
通讯接口 | GPIB/USB/LAN | |||
工作温度 | 0℃~40℃ 80%RH以下(没有结露) | |||
存储温度 | -10℃~50℃ 80%RH以下(没有结露) | |||
尺 寸 | ½ 2U | |||
重 量 | 2.4KG |
