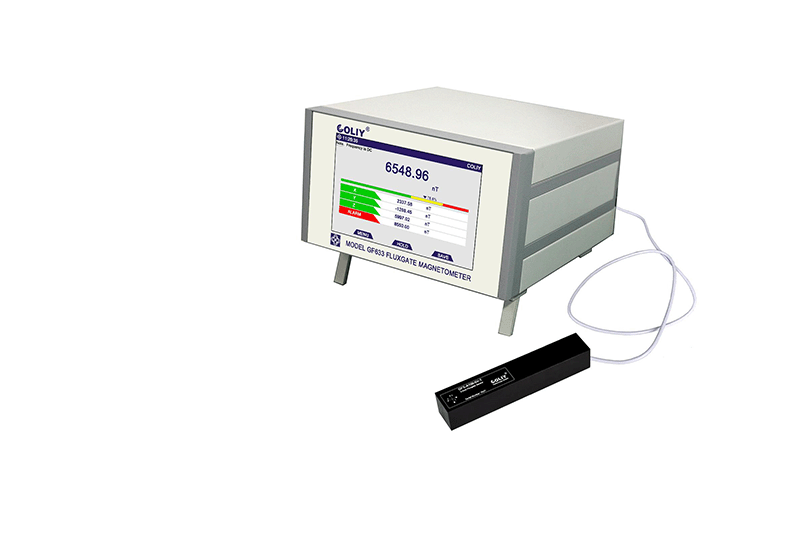

高斯计 GF633 是一款超高精度超高分辨率的台式三维磁通门高斯计,用于科学研究、军工行业等场合的微弱磁场的检测。7 英寸彩色工业触摸屏,提供了丰富 的显示内容,拥有最大值/最小值/保持值/磁极/报警阈值,实时磁场强度的 XYZ 分 量值、矢量值以及时域图等功能。
高斯计 GF633 可以在 DC 模式下测量直流磁场,也可以在 AC 模式下测量真 有效值交流磁场:DC 基本精度 0.1%,分辨率高达 0.01nT,频率响应范围 DC-3kHz。 高斯计 GF633 可搭配两种不同量程的探头,量程分别为±100μT 和±1000μT。
台式三维磁通门高斯计 GF633 已通过 CE 认证和 EMC(电磁兼容)测试。
智能的图形界面操作系统&丰富的显示风格
德国柯雷公司开发的图形界面操作系统允许用户以触摸的方式选择菜 单,操作简便,一目了然。 彩色 LCD 显示屏显示多种数据:时间、实时磁场强度的 XYZ 分量值、 矢量值、磁极的极性、最大值、最小值、相对值、保存时间间隔、注解、 报警阈值、时域图等。
智能记录和查看
提供了详细的记录列表,用户可以查看每一个测量数据的细节。 点击任意一条记录列表,用户可以看到完整的存储信息,此信息的显示格式类似截屏显示,并可加入每条记录的备注。
磁场极性指示
GF633高斯计,以彩色动态卡通画面的方式,清晰指示磁场极性。此画面从“极性指示模式”中调出,并显示在彩色 LCD屏幕上。
三维显示模式
GF633 高斯计有多种显示模式可选择:标准模式、三维模式、时域图 模式、极性显示模式和简易模式等。下图是三维显示模式。
DC/AC 测量模式切换
高斯计 GF633 可以在DC模式下测量直流磁场,也可以在AC模式下测量交流磁场,其频率响应范围 DC-3kHz。

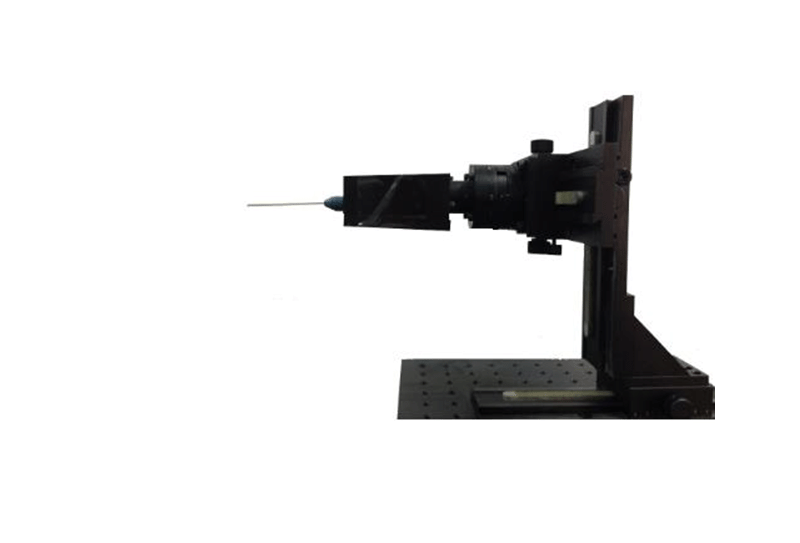

三维移动平台
三维移动平台由非磁性材料制成。 用户将探头固定在支架前端,手动旋转旋钮,让探头沿 X, Y, Z 轴方 向稳定移动到某一位置,并锁紧固定。每个轴行程为 150mm,定位 精度为 0.1mm。
SMART 软件
SMART电脑软件具有高达7位的数据显示位数,而且具有丰富的功能:可以自动记录和显示趋势图曲线;可以实时显示磁场强度、最大值、最小 值;可以导出高斯计主机保存的数据;可以实时记录保存磁场强度数据等。
型 号 | GF633 | |||
精度/轴 | DC | ±0.1% Reading ±0.1% FS | ||
AC | ±0.5% Reading ±0.1% FS [fT ≤ 100Hz] ±1% Reading ±0.1% FS [100Hz<fT≤ 300Hz] ±2% Reading ±0.1% FS [300Hz<fT≤ 1kHz] ±10% Reading ±0.1% FS [1kHz <fr ≤ 3kHz] | |||
最大量程 | X/Y/Z | DC | ±100μT | ±1000μT |
AC* | ±70μT | ±700μT | ||
矢量R | DC | 173μT | 1732μT | |
AC* | 121.2μT | 1212μT | ||
最高显示分辨率 | 0.01 nT | |||
最高测量分辨率 | 0.1nT | 1nT | ||
显示位数 | 6位 | |||
频率响应范围[fr] | DC-3kHz | |||
传感器正交性误差 | <0.05° | |||
典型温度系数 | <±20ppm/oC | <±200ppm/oC | ||
磁滞 | <±2nT(暴露于高达两倍量程的磁场环境) | |||
零点误差 | ±5nT | ±50nT | ||
长期不稳定性 | ±0.1nT/轴(8小时,25℃恒温) | ±1nT/轴(8小时,25℃恒温) | ||
MAX/ MIN采集时间 (DC) | 1ms | |||
前面板 | ||||
显示类型 | 7英寸彩色电阻触摸屏,320x240像素 | |||
显示单位 | 高斯(G)、特斯拉(T)、安培每米(A/m) | |||
显示更新速率 | 3秒/次 | |||
显示模式 | DC、AC、矢量值、XYZ分量值、最大值、最小值、警报、极性显示、时域图等 | |||
探头 | ||||
启动时间/预热时间 | 150ms; 15min | |||
探头类型 | 详见“探头规格”列表 | |||
探头电缆长度 | 标准1.5米;可订制最长长度为30米 | |||
USB接口 | ||||
功能 | 用于连接PC与高斯计主机,监控测量 | |||
数据更新速率 | MAX. 10Sample/s | |||
软件/驱动 | 上位机软件,无需安装其他驱动程序 | |||
主机规格 | ||||
工作温度 | +15℃至+35℃(额定精度) -10℃至+60℃(精度降低) | |||
储存温度 | -20℃ 至 +75℃ | |||
环境磁场 | <10kG(1T) | |||
电源要求 | 100-240 VAC,50-60 Hz, 40 VA | |||
尺寸 | 236mm (W )x 134 mm( H )x 254 mm (D) | |||
重量 | 2.55 kg | |||
资格认证 | CE认证、EMC认证 |
“*”:这里描述的 AC 量程是指在屏蔽 DC 磁场后的交流磁场测量范围,因此如果在 未屏蔽 DC 磁场的环境下采用 AC 测量模式测量磁场,AC 量程等于 0.7 倍的 DC 量程减去该环境下的 DC 磁场强度。[SQRT(2)/2 ≈ 0.7]。
附表:探头规格
GF633三锥8通门高斯计探头 | |||||||
探头 类型 | 量程 | 频率响应 | 温度系数 | 零点 误差 | DC糖度 (25℃) | 材料 | |
(X,Y, Z轴) | (矢量R) | ||||||
GF-Y01H | ±100μT
| 173μT
| DC-3kHz | <±20ppm/ ℃ | ±5nT | ±0.1% Reading ± 0.1% FS | 塑料 |
GF-Y10H | ±1000μT | 1732μT | DC-3kHz | <±200ppm/ ℃ | ±50nT | ±0.1%Readng ± 0.1% FS | 塑料 |
