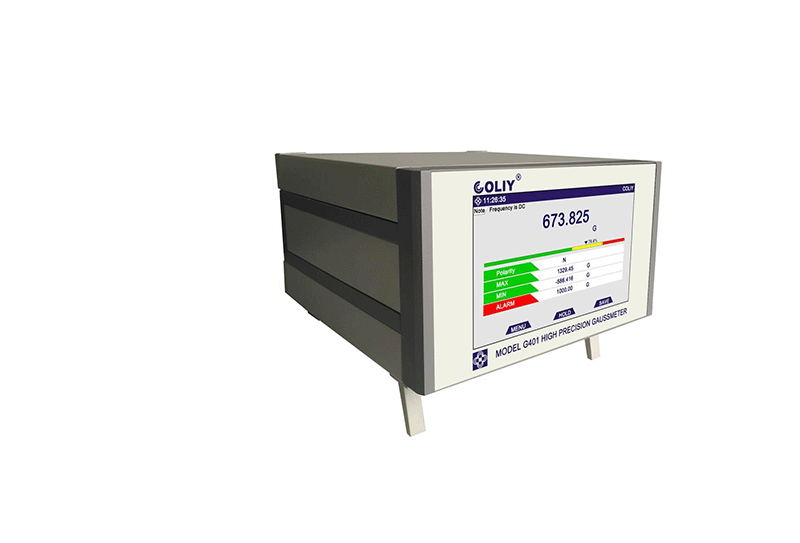

7 英寸彩色工业触摸屏,提供了丰富的显示内容,拥有最大值/最小值/保持值/ 磁极/报警阈值,磁场强度以及时域图等功能。此外,G401 可通过 USB 接口外接 5V 移动电源供电,满足用户在户外使用的需求。
G401 高斯计搭配霍尔探头,磁场测量范围高达 50kG (5T),分辨率 1mG (0.1μT), 精度 0.04%,频率响应范围 DC 至 30kHz;G401 高斯计搭配弱磁场探头,磁场测 量范围 10G(1mT),分辨率 0.1mG(10nT),精度 0.2%,频率响应范围 DC 至 20kHz。
用户可以选择多种不同类型的探头:标准径向探头、标准轴向探头、弱磁场探 头(分辨率 10nT)和内置温度传感器的探头。常规探头不含温度传感器,其温度系数 是 300ppm/℃,而内置温度传感器的探头具有温度补偿功能,其温度系数低至 50ppm/℃,在温度变化时,可以提高测量数据的精度和稳定性,因此强烈建议购买 内置温度传感器的探头。
G401 高斯计已通过 CE 认证和 EMC(电磁兼容)测试。
智能的图形界面操作系统&丰富的显示风格
德国柯雷公司开发的图形界面操作系统允许用户以触摸的方式选择菜 单,操作简便,一目了然。 彩色 LCD 显示屏显示多种数据:时间、实时磁场强度、磁极的极性、 最大值、最小值、相对值、保存时间间隔、注解、报警阈值、时域图等。
智能记录和查看
提供了详细的记录列表,用户可以查看每一个测量数据的细节。 点击任意一条记录列表,用户可以看到完整的存储信息,此信息的显示 格式类似截屏显示,并可加入每条记录的备注。
磁场极性指示
G401高斯计,以彩色动态卡通画面的方式,清晰指示磁场极性。画面从“极性指示模式”中调出,并显示在彩色 LCD 屏幕上。
时域图显示模式
G401 高斯计,可以实时观测到磁场强度的变化、实时磁场强度值、 记录的时间间隔、最大值、最小值、注释等。
温度补偿功能
常规探头不含温度传感器,其温度系 数是 200ppm/℃,而内置温度传感器 的探头具有温度补偿功能,其温度系 数低至 50ppm/℃,在温度变化时,可 以提高测量数据的精度和稳定性,因 此强烈建议购买内置温度传感器的探头。

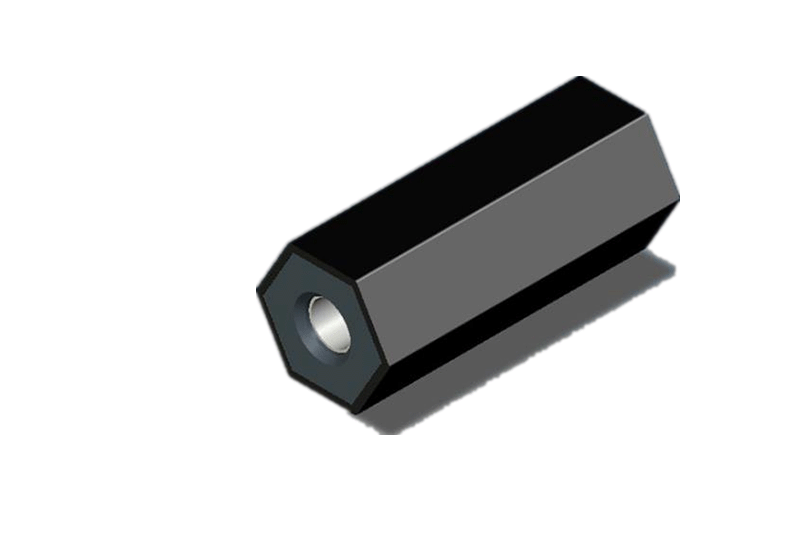

校零腔
在 500G 以下的磁场中,校零腔 提供了高达 80 分贝的衰减,用于 标准探头的校零。腔体内部尺寸: 直径 6.8mm x 44.5mm。
三维移动平台
三维移动平台由非磁性材料制成。用 户将探头固定在支架前端,手动旋转 旋钮,让探头沿 X, Y, Z 轴方向稳定移 动到某一位置,并锁紧固定。每个轴 的最大行程为 150mm,定位精度为 0.1mm。
SMART 软件
SMART 电脑软件具有丰富的功能:可以自动记录和显示趋势图曲线;可 以实时显示磁场强度、最大值、最小值;可以导出高斯计主机保存的数 据;可以实时记录保存磁场强度数据等。

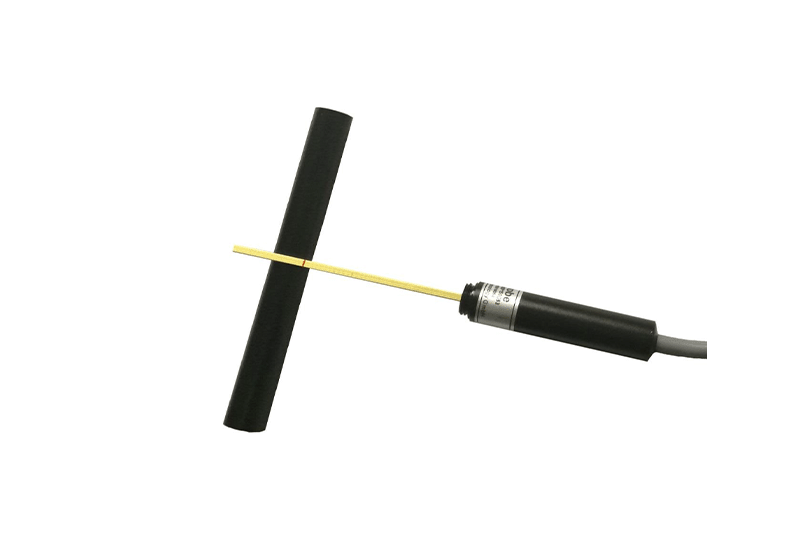

探头金属套管
柯雷高斯计的全系列探头都采用金属套管保护,金属套管可跟探头握把拧 紧固定,可保护探头免于撞击、挤压等造成的损坏。强烈建议用户在完成 磁场测量后,请将金属套管拧紧固定。
型号 | G401 高精度台式单维高斯计 | |
搭配的探头 | 强磁场探头 | 弱磁场探头 |
测量参数 | ||
精度(DC) | ±0.04% Reading ± 0.01% FS | ±0.2% Reading ±0.1% FS |
量程 | 500G, 5kG, 50kG (50mT, 500mT, 5T) | 10G(1000μT) |
最高分辨率 | 1mG(0.1μT) | 0.1mG(10μ7) |
显示位数 | 6 | |
频率响应范围 | DC- 30kHz | DC - 20kHz |
典型温度系数 | <±300ppm/°C (常规探头) | <±100ppm/°C |
零点漂移 | <±0.1G/8 小时 | <±1mG/8 小时 |
长期不稳定性 | <±0.05% Reading | <±1mG ( >0.3G,8 小时内,25℃) |
前面板 | ||
显示类型 | 7英寸彩色电阻触摸屏,320x240像素 | |
显示单位 | 高斯(G)、特斯拉(T)、安培每米(A/m) | |
显示更新速率 | 3次/秒 | |
显不模式 | DC、AC、最大值、最小值、警报、极性显示、时域图等 | |
探头 | ||
可搭配的探头 | 洋见“探头规格"列表 | |
探头电缆长度 | 标准1.5米:可订制最长长度为30米 | |
USB 接口 | ||
功能 | 用于连接PC与高斯计主机,监控测量 | |
数据更新速率 | MAX. 10 Sample/s | |
软件/驱动 | 上位机软件,无需安装其他驱动程序 | |
模拟输出 | ||
线性度(DC) | ±0.05% FS 或者±0.2% FS | |
功能 | 实时输出,输出电压与磁场强度成比例关系 | |
满量程电压 | ±10V | |
比例关系 | 10V对应于选择的量程档 | |
频率响应范围 | DC - 30kHz | |
模拟输出阻抗 | < 1000(短路保护) | |
连接 | BNC模拟输出转换电缆 | |
主机规格 | ||
工作温度 | +15°C to +35°C(额定精度) -ior to +60C(精度降低) | |
储存温度 | -20°C to +75°C | |
环境磁场 | <10kG(1T) | |
电源要求 | 100 - 240 SC, 50 - 60 Hz, 40 VA 或者 5VDC | |
尺寸 | 236mm W x 134 mm H * 254 mm D | |
重量 | 2.55 kg | |
资格认证 | CE认证、EMC认证 |
1.探头尺寸图:
2.探头规格:
G401高斯计探头 | |||||||
探头类型 | 最大量程 | 最高分辨率 | 频率响 应范围 | 探杆尺寸 (mm) | 工作温度 (℃) | DC精度 (25℃) | 探杆表 层材料 |
标准径向採头 T08M150G401 T08M150G401T | 50kG (5T) | 1mG (0.1 μT) | DC-30kHz | 80*2.2*1 | -20 -+75 | ±0.04% Reading ± 0.01% FS | 铜 |
标准轴向探头 A08M150G401 A08M150G401T | 50kG (5T) | 1mG (0.1 MT) | DC-1 kHz | 8* ∅6 | -20 -+75 | ±0.04% Reading ± 0.01% FS | 铜 |
弱磁场探头 T08L150G401 | 10G (1mT) | 0.1 mG (10nT) | DC-20kHz | 80*6*2 | -20 -+75 | ±0.2% Reading ± 0.1% FS | 塑料 |
注:1、型号最后含有字母“T” :内置温度传感器的探头,具有温度补偿功能,其温度系 数<±50ppm/℃;
2、每根探头的完全校准范围:≤±2T(±20kG)。
