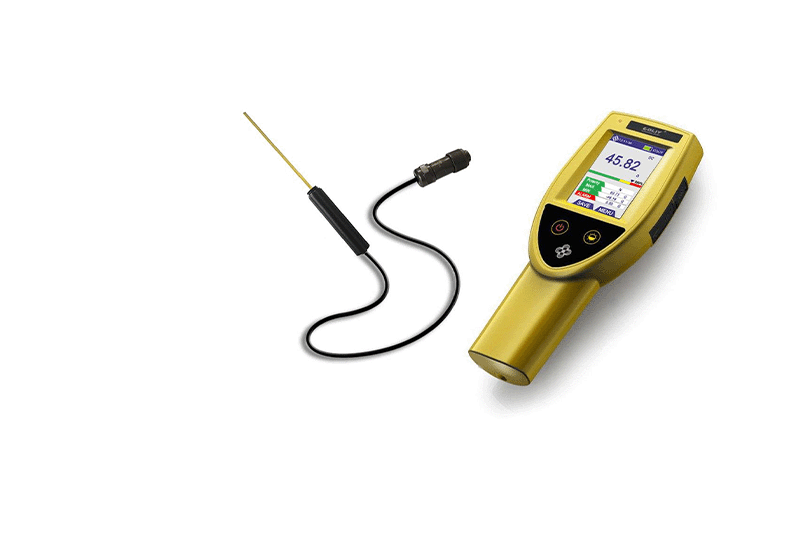

G81 高斯计采用了 Bypass Zero Technology 专利技术和高稳定度 GaN 霍尔传感器,无需校零,大大 提高了数据的准确度和使用便利性。G81 还拥有手持式高斯计中无可比拟的极低 测量噪声,60 秒内的峰峰值(PEAK TO PEAK)噪声小于 0.05G,可以很容易测量 金属材料的剩磁,甚至可以测量地球磁场(约 0.4G)。
高斯计 G81 的 DC 精度优于 0.8%,量程高达 100kG (10T),频率响应范围 DC-10kHz。高斯计 G81 采用傅里叶分析法测量交流磁场(RMS 值和频谱分析), 非常适合用于测量交流各类波形(正弦波、方波、三角波、梯形波、锯齿波等)的磁 场。高斯计 G81 采用 3.2 英寸彩色工业电阻触摸屏和符合智能手机习惯的菜单和 显示,操作简便,用户无需看说明书,就会使用;高斯计 G81 功能强大,具有最 大值/最小值功能、磁场极性显示功能、存储功能、实时频谱分析功能和 0.2ms 脉 冲磁场捕捉功能。高斯计 G81 通过 CE 认证。
用户可以选择多种探头:径向探头、轴向探头、小直径轴向探头(直径 2mm)、 超薄探头(0.5mm)和带温度补偿的探头。常规探头温度系数±300ppm/℃,而带温 度补偿探头温度系数仅为±50ppm/℃,在温度变化时可以大大提高测量精度和稳定 性,因此强烈建议购买带温度补偿的探头。
Bypass Zero Technology 专利技术
普通的高斯计在使用过程当中,主机和探头由于温度的变化和磁滞的影响,磁场零点会发生偏移,因此探头必须经常放入校零腔内进行校零操作。
高斯计 G81 采用独特的 Bypass Zero Technology专利技术和高稳定度GaN霍尔传感器,主机和探头都拥有极佳的零点稳定度和极低的噪声,温度和磁滞不影响高斯计的零点,使用过程中无需校零,大大提高了数据的准确度和使用便利性。

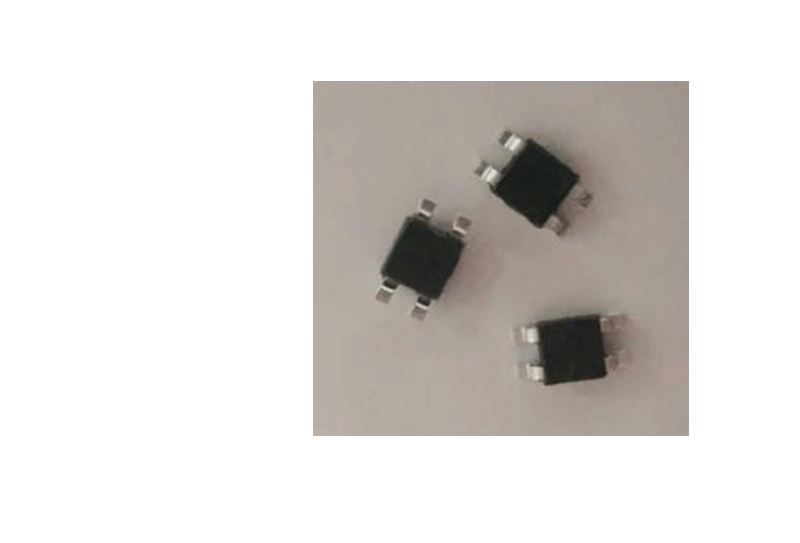

GaN 霍尔传感器
GaN 材料具有原子键强、热导率高、化学稳定性好和抗辐照能力强的特点,被誉为是继第一代 Ge、Si 半导体材料、第二代 GaAs、InP 半导体材料之后的第三代半导体材料。COLIY 公司的第三代半导体氮化镓(GaN)霍尔传感器,有温度稳定性好、线性度高、噪声低的特点,性能领先于第二代半导体砷化镓(GaAs)传感器技术。
智能记录和查看
智能数据记录:用户可选择任意时间长度和任意时间间隔,并可加入每条记录的备注。主机存储容量大于 6000 个数据。
智能查看:提供了详细的记录列表,用户可以查看每一个测量数据的细节。点击任意一条记录列表,用户可以看到完整的存储信息,此信息的显示格式类似截屏显示。
实时频谱分析功能
针对交流磁场,G81 高斯计具有实时频谱分析功能,频谱分析范围<10kHz。采用傅里叶分析 20Hz-10kHz的交流磁场, 屏幕显示 2 个最大的磁场峰值和频率值。
0.2ms 脉冲磁场捕捉模式
G81P 高斯计的数字采样频率高达 100k/秒,因此能够捕捉时间宽度≥0.2ms 的正负脉冲磁场,最大脉冲磁场值高达 10T。这是测量磁化器和其他快速脉冲磁场应用的理想选择。
温度补偿功能
常规探头不含温度传感器,其典型温度系数是±300ppm/℃,而带温度补偿的探头,在温度变化时可以提高测量数据的精度和稳定性,温度系数仅为<±50ppm/℃,因此强烈建议购买带温度补偿的探头。
型号 | G81 /G81P |
测量参数 | |
精度(DC) | < ±0.8% (EACH PROBE CALIBRATED TO 2.5T) |
量程 | 100kG (10T) |
主机频率响应范围 | DC-10kHz |
DC磁场噪声 | 0.05G (5uT) (60 秒 PEAK-PEAK 值) |
AC测量模式 | 交流频率响应范围0.5Hz-10kHz |
频谱分析功能 | 傅里叶分析20Hz-10kHz,屏幕显示2个最大的磁场峰值和频率值。 |
显示位数 | 4位 |
主机存储容量 | >6000个数据 |
零点漂移 | 采用Bypass Zero Technology专利技术,无零点漂移,温度和磁滞对零点无影响。 |
探头温度系数 | ±300ppm/℃(常规探头) <±50ppm/℃ (带温度补偿探头) |
脉冲磁场捕捉功能 | G81P高斯计増加脉冲磁场捕捉功能,可捕捉≥0.2ms时间的脉冲磁场。 |
显示 | |
显示屏幕 | 3.2 英寸彩色电阻触摸屏,320x240 像素 |
磁场单位 | 高斯 (G)、特斯拉 (T) |
显示更新速率 | 4 次/秒 |
显示模式 | DC、AC、最大值、最小值、警报、N/S磁极显示、频谱分析、0.2ms脉冲磁场捕捉等。 |
探头 | |
传感器 | COLIY第三代半导体氮化镓(GaN)霍尔传感器 |
可搭配的探头 | 详见"探头规格'列表 |
接插件 | 6芯防水接插件 |
探头握把和保护套 | 无磁航空铝合金,抗10米跌落 |
电缆线 | 6芯屏蔽双绞线柔性电缆,符合CAT5e标准 |
电缆长度 | 标准1.5米:可订制最长30米 |
USB 接口 | |
功能 | 1.通讯:用于连接电脑,显示测量数据等; |
软件/驱动 | 带上位机软件/支持LabVIEW™ |
模拟输出 | |
线性度(DC) | ±0.8% |
功能 | 实时输出,输出电压与磁场强度成比例关系 |
满量程电压 | ±5V |
比例关系 | 标准1T/ V (可定制,比如2T/ V、0.1T/ V...) |
频率响应范围 | 见探头频率响应参数 |
模拟输出阻抗 | <100 0(短路保护) |
连接 | 专用模拟输出BNC转换电缆 |
主机规格 | |
工作温度 | -2℃ to +60℃ |
预热 | 开机即用。预热30分钟后达到最佳性能 |
主机温度系数 | <±20ppm/℃,在工作温度范围内对精度影响忽略不计 |
储存温度 | -20℃ to +80℃ |
环境磁场 | <1kG(0.1T) |
电池 | 可充电5200mAH锂离子电池 |
电池工作时间 | >16小时(标准试验环境中测试,低温环境下工作时间会减少) |
电源 | 5VDC,可连接充电宝供电 |
尺寸(W*H*D) | 238 mm * 95 mm * 42 mm |
重量 | 350g |
认证 | CE认证、EMC认证 |

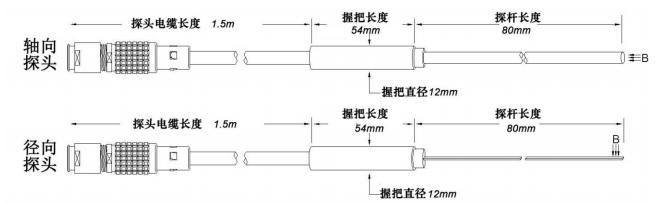

1.探头尺寸图:
2.探头规格:
G81/G81P高斯计探头 | ||||||
探头类型 | 量程 | 频率响 应范围 | 探杆尺寸 (mm) | 工作温度 | DC精度 | 探杆材料 |
标准径向探头 T08M150G81 T08M150G81T | 100kG (10T) | DC-10kHz | 80*2.2*1 | -20℃ -+75℃ | ±0.8% | 金属 |
最料径向探头 T08P150G81 T08P150G81T | DC-10kHz | 80*2.5*1.3 | 塑料 | |||
标准触向探头 A08M150G81 A08M150G81T | DC-4kHz | 80* Φ6 | 金属 | |||
小直径轴向探头 A08S150G81 A08S150G81T | DC-2kHz | 80*Φ2 | 金属 | |||
0.5mm超薄探头 T08U150G81 T08U150G81T | DC-2kHz | 60*2.5*0.5 | 高分子 材料 |
