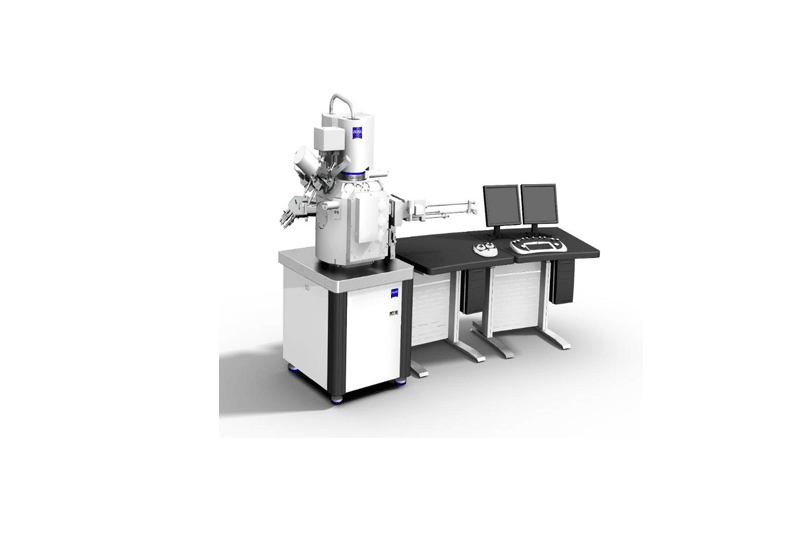

聚焦离子束扫描电子显微镜(FIB-SEM)
型号:Crossbeam350/550
品牌:ZEISS
全球分辨率最高的场发射扫描电镜

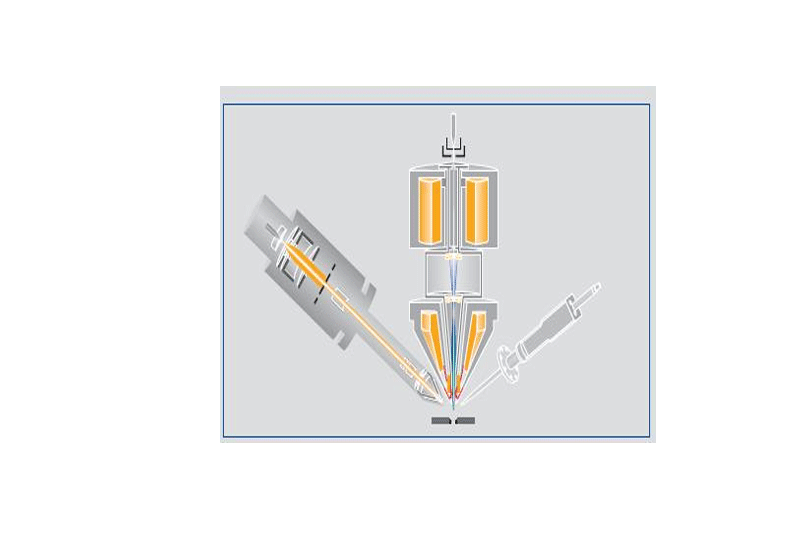

蔡司 Crossbeam 将场发射扫描电子显微镜(FE-SEM)镜筒的强大成像和分析性能与新一代聚焦离子束(FIB) 的优异加工能力相结合。无论是切割、成像或进行 3D 分析,Crossbeam 系列都能极大地提升您的应用体验。借助 Gemini 电子光学系统,您可从高分辨率扫描电子显微镜(SEM)图像中获取真实的样品信息。Ion-sculptor FIB 镜筒整体上引入了全新的 FIB 加工方法。这种方法能够减少样品损伤,提升样品质量,从而加快实验进程。
通过为您量身定制仪器,可以实现高质量和高速度的 TEM 薄片样品制备。Crossbeam 350 具有可选的可变气压功能。Crossbeam 550 可以针对您急需的样品实现更严苛的制样与表征,以及选择更适配样品的样品仓尺寸。
无论用于科研机构还是工业实验室,单用户实验室或多用户实验平台,如果您追求获得高质量,高影响力的实验结果,则蔡司 Crossbeam 的模块化平台设计允许您根据自身需求变化,随时对仪器系统进行升级。
产品介绍
Crossbeam 350 的 Gemini 可变气压镜筒适用于各类样品,用途广泛。利用可变气压模式,可进行原位实验,即便样品含有气体或容易荷电,也能提供出色的分析环境。

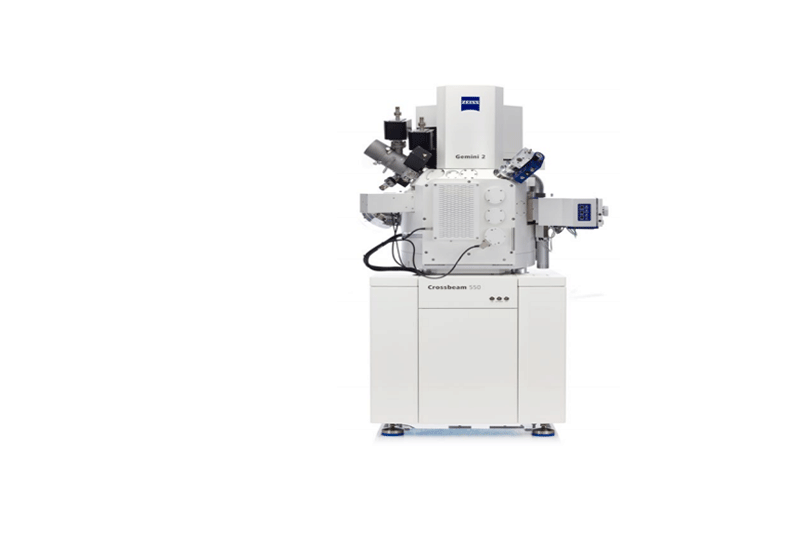

Crossbeam 550 的 Gemini II 镜筒与其双聚光镜系统在低电压或高束流下也能获得高分辨率图像, 如需在高束流条件下获得高分辨率图像以及进行快速分析,这无疑是您的理想之选。
技术参数
型号 | 察司 Crossbeam 350 | 察司 Crossbeam 550 |
扫描电子显微镜(SEM) | 肖特基发射源 | 肖特基发射源 |
1.7 nm @ 1 kV | 1.4 nm @ 1 kV | |
1.2 nm @ 1 kV,配备 Tandem decel | ||
1.6 nm @ 2(X) V,配备 Tandem decel | ||
0.9 nm @ 5 kV | 0.7 nm© 15kV | |
0.7 nm 仞 30 kV (STEM 模式) | 0.6nm@30kV (STEM 模式) | |
2.3 nm © - kV (工作距离 5 mm) | 1.8 nm © 1 kV (工作距离 5mm) | |
1.3 nm © 1 kV.配备 Tandem deed (工作距离 5 mm) | ||
1.1 nm © "5kV (工作距离 5 mm) | 0.9nm@ 15kV (工作距离 5 mm) | |
2.3 nm 仞 20 kV & 10 nA (工作距离 5 mm) | 2.3nm@20kV&10nA (工作距离 5 mm) | |
电子束流:5 M-100 nA | 电子束流:10 pA-100 nA | |
聚焦离子束(FIB) | 液态金属离子源:寿命:3000 pAh | 液态金属离子源:寿命:3000 pAh |
分辨率:3nm@30kV (统计方法) | 分辨率:3nm@30kV (统计方法) | |
分辨率:120nm@1 kV&10pA (可选) | 分辨率:120nm 仞 1 kV& 10pA | |
检测器 | Intens SE. hlens EsB. VPSE (可变气压二次电子探測劉、 SESI (二次电子二次离子探測器)、aSTEM (扫描透射电子探測器)、 aBSD (背散射探測器) | Inlens SE. Intens EsE. ETD (Everhard-Thomley 探測器)、 SESI (二次电子二次离子探测器)、aSTEM (扫描透射电子探测器)、 aBSD (背散射探测器)和CL (阴披荧光探测器) |
样品仓规格和鎭口 | 标准样品仓配有18个可配買端口 | 标准样品仓配有18个可配買端口 大型样品仓配有22个可配置说口 |
样品台 | X/Y = 100 mm | X/Y = 100 mm X/Y = 153 mm |
Z = 50 rnrr, Z '=13 mm | Z = 50 mm. Z * = 13 mm Z = 50 mm. Z * = 20 mm | |
T = -4° 至 70。,R = 360° | T = -4° 至 70。,R =360° T=-15。至 70。,R = 360° | |
电荷控制 | 电子束流枪 | 电子束流枪 |
局部电荷中和箋 | 局部电荷中和箋 | |
可变气压 | — | |
气体 | 单通道气体注入系统:Pt. C. SiO,. W. H.0 | 单通道气体注入系统:Pt. C. SiOx. w. h2o |
多通道气体注入系统:Pt. C. W. Au. H2O. SiOx XeF2 | 多通道气体注入系统:Pt. C、W、Au. A。、SOX. XeF2 |
应用案例
典型应用,典型样品 | 任务 | 蔡司Crossbeam应用案例 |
横截面切割 | 获取横裁面的高渤率醐,以得到亚表面信息。 | Crossbeam提供一系列用于全面样品表征的探测器,可同时呈现四种探測器信号,从 样品中得到更多信息。Gemini镜筒的设计可避免样品暴路于磁场中,在大观察视野下 圏像无崎变。高达50 kx 40 k的图像帧存储分辨率令Crossbeam成为大面枳作分布囲 应用的理想之选。 |
FIB-SEM断层扫描成像 | 可在获得一系列哉面图像后进行3D重构。 | Inlens EsB探测器提供优异的材科成分衬度,并由于其只探測样品表面几纳米深度内的 信号从而实现极表面成像。在F旧切割时使用EsB成像可使持续时间较长的实验效率 更高。智能软件解决方案能锣在短时间内实现长时间无人值守的3D数据采集工作,以 获得可靠和精确的结果。 |
生命科学领域中的FIB-SEM三维至构 | 获取横裁面的高渤图像或执行大量断层扫描,以逬行形态分析。 | 通过对感兴趣区域进行精准定位.成像以及重构来获取生物样品的3D信息。 |
3D分析 | 研究样品的化学和晶体微观结构。 | Crossbeam是对样品诳行3D EDS和3DEBSD分析的最佳利器,可通过提供的不同软 件包全自动采集3D数据集。 |
TEM样品制备 | 制谨TEM或STEM薄片样品,以进行分析。 | Crossbeam提供了完整的TEM薄片样品制备解戻方案,昼至可逬行批量制备。 Ion-sculptor FIB镜筒貝有在低电压下获取高质量薄片样品的出色性能,可避免情密样品 的非晶体化,定会让您受益匪浅。只需完成简单的三步工作流程,然后等待自动执行即 可。在最终筋薄期间,采用获得专利的X2样品夹可制备高质量的薄片样品。终点探測软 件能够获取薄片样品厚度的精确信息,对您大有助益。 |
纳米图形化加工 | 利用FIB (或SEM)结合不同的辅助气体, 创建新结构或对现有结构进行加工。 | 在SEM的全面实时控制下逬行FIB圏形化加工。在FIB圏像中选择和绘制您要创建的形 状、设置参数并开始加工即可。即使臺无经验的用户也可利用此方便易用的系统软件获 得出色的成像结果。在多数高级加工任务中,您可使用软件访问所有相关的SEM、F旧 或GIS参数,从而在单个对象层面上定制最佳的F旧加工方案。您可在潔线状态下计划 和创建FIB任务。 |
电池或聚合物的表面高灵敏分析 | 对固体表面几个原子层的组分逬行表征。 | 新増ToF-SIMS飞行时间二次离子段谱仪使您能够分析锂等微量元素,检测同位素, 并作元素分布图及深度剖面分析,其横向分析分辨率低至35nmo |
